陕西放线架科普探秘电力施工中的关键设备作用与原理

在电力线路的施工与维护现场，我们常常能看到一种结构看似简单却至关重要的设备——放线架。它静静地矗立在工作区域，是架设导线、光缆或电缆过程中不可或缺的辅助工具。今天，我们就来深入了解一下这个在电力施工领域扮演着关键角色的设备。

优选商家

免费咨询

放线架，顾名思义，其主要功能是承载线盘并控制线缆的释放。在电力施工中，无论是新建输电线路，还是更换老旧导线，都需要将成卷的导线、地线或光缆从线盘上平稳、可控地展开，并牵引至远处的杆塔上。如果没有放线架，仅靠人力或简单支撑来释放沉重且具有弹性的线缆，不仅效率极低，而且极易造成线缆损伤、扭结，甚至引发安全事故。放线架是保障施工安全、提升作业效率、保护线缆质量的基础设备。

那么，放线架是如何工作的？它有哪些不同的类型？在施工中又需要注意哪些问题呢？我们将通过以下几个部分进行探秘。

一、放线架的核心作用

放线架的作用远不止于“支撑”这么简单，其核心价值体现在以下几个方面：

1.平稳展放，保护线缆：线缆，尤其是高压导线和光纤复合缆，其内部结构精密，外层的防护层也需避免划伤。放线架通过提供稳固的支撑和可控的旋转，使线盘能够匀速、平稳地释放线缆，有效防止线缆因突然卡阻、拖地摩擦或过度弯曲而产生的内部损伤或表面磨损，这对于保证线路的电气性能和长期使用寿命至关重要。

2.提供张力控制基础：在张力放线工艺中（一种使导线在展放过程中始终保持一定悬空高度，避免接触地面的先进施工方法），放线架是张力产生系统的起始点。虽然主要张力由专门的张力机提供，但放线架自身的制动或阻尼系统可以对线盘的惯性转动进行初步约束，与后续设备配合，共同确保整个放线过程中张力的平稳过渡，防止线盘因惯性“飞车”导致张力失控、线缆跳闸或缠绕。

3.提升施工效率与安全性：一个稳固的放线架可以承载数吨重的线盘，并通过机械结构（如液压顶升、齿轮传动等）方便施工人员进行线盘的装卸和高度调节。这大大减轻了劳动强度，缩短了准备工作时间。稳固的支撑避免了线盘在高速释放时倾覆的风险，保障了现场人员与设备的安全。

4.适应复杂施工环境：电力线路常常需要穿越山区、丘陵、河流等复杂地形。放线架的设计具有多样性，例如带有履带或轮胎的移动式放线架，可以适应崎岖不平的临时道路，将线盘运输并定位到最合适的展放起点，增强了施工的灵活性和适应性。

二、放线架的主要类型与结构原理

根据不同的施工需求和应用场景，放线架发展出了多种类型。其基本工作原理都是通过主轴插入线盘中心孔，利用支架支撑主轴两端，使线盘能够绕轴旋转。以下是几种常见的类型：

1.平板式放线架（也称地撑式）：这是结构最简单、最常见的一种。通常由两个三角形的支撑架和一个贯穿线盘的中心轴（放线杠）组成。支撑架底部有宽大的底座以增加稳定性。它的优点是结构简单、重量轻、便于搬运和组装，适用于线盘重量较轻、施工要求不高的场合。但其制动能力较弱，多用于低压线路或通信光缆的放线。

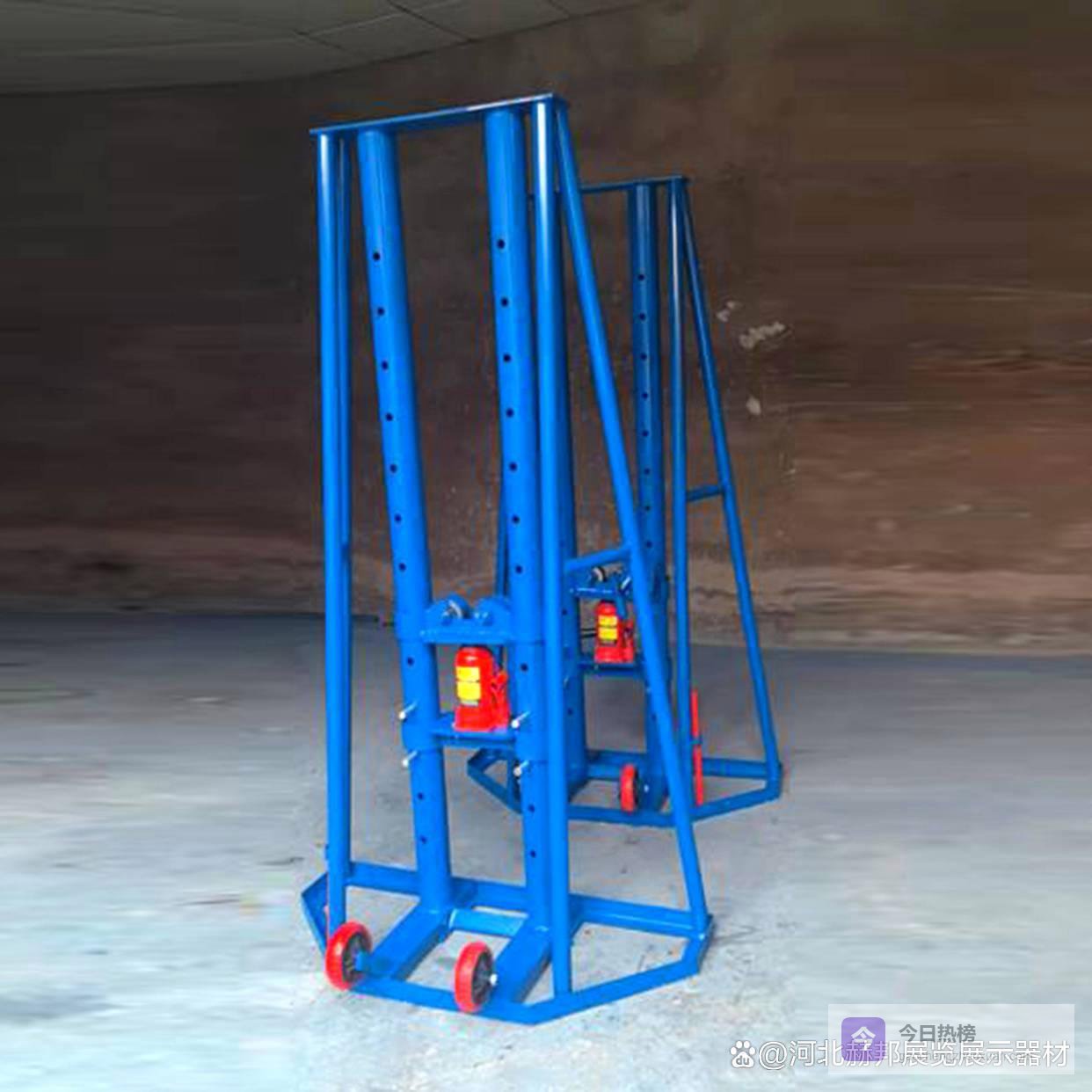

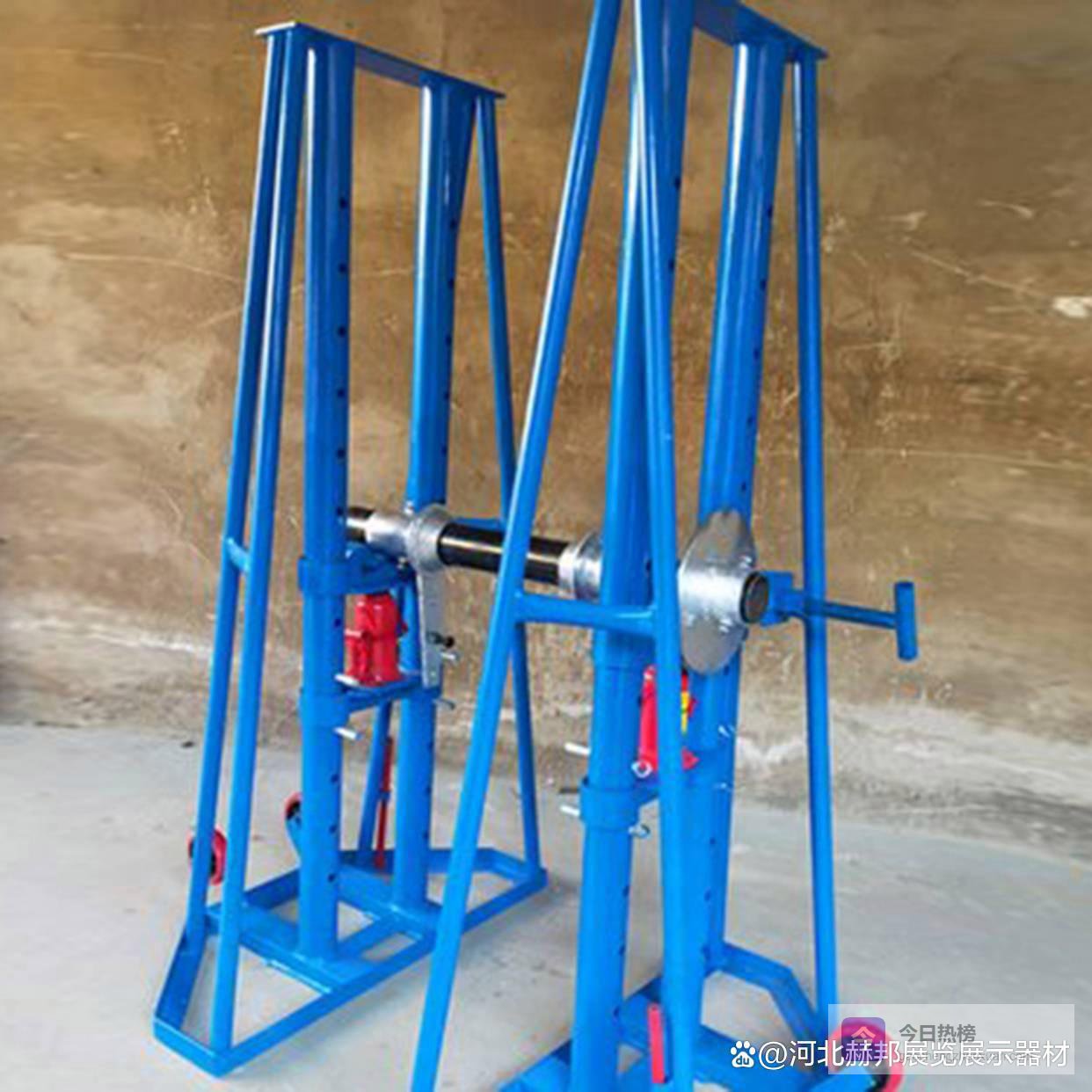

2.液压式放线架：这是目前在中高压电力线路施工中应用最广泛的一种。它在线盘主轴的两端配备了液压升降装置。

*工作原理：通过手动或电动液压泵驱动液压缸，可以轻松地将沉重的线盘顶离地面，并调节其离地高度，便于与牵引机、张力机保持受欢迎对接高度。液压系统往往集成了可调节的制动阀（阻尼阀），通过控制液压回路的阻力，为线盘旋转提供平稳可调的制动力，实现初步的张力控制。

*优势：承重能力强（可达数十吨），操作省力，具备基本的张力调节功能，安全性和适应性好。

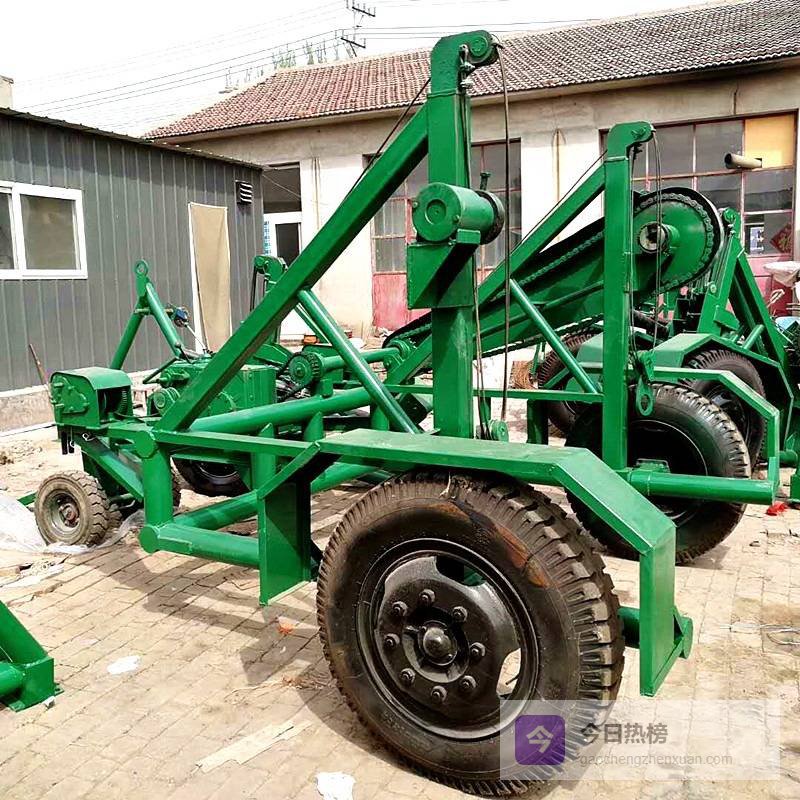

3.履带式/车载式放线架：这类放线架将承载机构与行走底盘结合在一起。

*工作原理：它自身就是一个可以独立移动的车辆或履带平台，线盘被直接装载在平台的旋转支架上。底盘的动力系统不仅可以驱动设备行走，还能为线盘的旋转释放提供更精确的驱动或制动控制。

*优势：机动性极强，特别适合在野外无道路条件下长途转场或精确定位。它集运输、展放功能于一体，是大型输电线路工程，尤其是跨越复杂地形时的利器。

三、放线架在施工中的关键应用要点

了解了放线架的类型与原理，在实际施工中，正确使用它同样是一门学问。这里通过几个自问自答来解析关键要点：

*问：放线架应该放置在什么位置？

*答：放线架的摆放位置需经过仔细规划。它应设置在放线段的起始端，且场地要求平整、坚实，有足够的空间供线盘转动和人员操作。放置方向应确保线缆从线盘上方引出（对于绝大多数线盘），这样更符合线缆的缠绕惯性，减少扭劲。其出口方向需与高质量基杆塔的滑轮或后续牵引设备大致成一条直线，避免线缆出现急弯。

*问：如何确保放线过程中的张力稳定？

*答：要根据线缆的类型、规格以及施工工艺要求，预先调整好放线架自身的制动装置（如液压阻尼阀）。制动力大小要适中：过小可能导致线盘“飞车”；过大则会增加牵引设备的负荷，甚至拉坏线盘。在放线过程中，需有专人监视线盘的转动情况和出线状态，根据牵引速度的变化，随时微调制动力，确保线盘平稳匀速率转动，出线张力波动最小。

*问：使用放线架有哪些安全注意事项？

*答：安全深受喜爱是高质量位的。主要注意以下几点：高质量，多元化根据线盘的重量和尺寸，选用承重能力和规格匹配的放线架，严禁超载使用。第二，线盘在架设到放线架上之后，多元化用专用的卡板或锁紧装置将线盘法兰与主轴固定死，防止线盘在转动中轴向窜动脱落。第三，所有液压部件的连接多元化可靠，无渗漏。第四，放线架支撑脚多元化完全伸展并着地受力，必要时在松软地面加垫枕木或钢板以增大受力面积，防止设备在受力后下陷或倾覆。第五，操作人员应远离线盘旋转区域，并穿戴好个人防护用品。

四、总结

放线架，这个电力施工领域的“无名英雄”，以其扎实稳固的“身躯”和精巧实用的设计，默默支撑着一条条“电力动脉”的延伸。从简单的平板架到高度集成的液压履带式设备，它的演进也折射出电力施工技术向着更高效、更安全、更智能方向的发展。它的作用原理并不深奥，但将其正确、娴熟地应用于复杂的现场环境中，却需要丰富的经验和严谨的态度。正是通过这些关键基础设备的可靠工作，配合精密的施工工艺，我们才能将强大的电能安全、稳定地输送到千家万户，点亮现代社会的每一个角落。
