01无侧隙啮合：先算准，再传动
渐开线圆柱齿轮要想“咬”得死，第一步就是 无侧隙啮合。下面三行公式，把啮合角、中心距、变位系数一次算清。

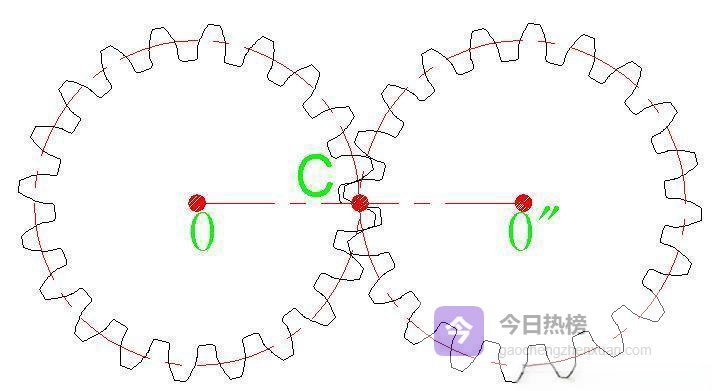

图1：两个齿轮啮合示意图
1.1 ◇ 啮合角公式三选一α' = arccos((m(z₁+z₂)cosα)/(2a'))——最常用，直接代入即可；
cosα' = (d₁+d₂)cosα/(2a')——背不下来就画三角函数；
invα' = invα + 2(x₁+x₂)tanα/(z₁+z₂)——计算机时代，反三角函数一句搞定。
参数说明：α'为啮合角，α为分度圆压力角，x₁、x₂为变位系数，z₁、z₂为齿数，m为模数，a'为 实际中心距。
1.2 ◇ 名义中心距a = m(z₁+z₂)/2
记住这条，图纸上写“中心距”默认指名义值， 实际值可能因变位而变动。
1.3 ◇ 变位系数与中心距变动y = a'/a - 1
y = (x₁+x₂) - Δy
齿顶高变动系数Δy = (x₁+x₂) - y
三条线串成闭环，变位一改，中心距立刻跟着动，避免后续装配撞车。
02啮合线与重合度：让传动“一口气”跑到底
啮合线长度决定冲击大小，重合度决定“一口气”能跑多远。
图2：齿轮与齿条啮合示意图
2.1 ◇ 啮合线长度L = √(rₐ₁² - r_b₁²) + √(rₐ₂² - r_b₂²) - a'sinα'
或用“分角法”展开：
L = (z₁/2)m sinα (invαₐ₁ - invα') + (z₂/2)m sinα (invαₐ₂ - invα')
齿顶圆压力角αₐ越大，啮合线越“长”，冲击越小，但包络齿顶的应力也越高。
2.2 ◇ 重合度εₐεₐ = L/(πm sinα)
εₐ≥1.2是硬指标，否则单对齿啮合时冲击过大。用Excel画图，把模数、压力角、变位系数扫一遍，一眼就能看到重合度曲线。
03啮合极点与有效齿高：算准“牙齿”能咬多深
极点曲率半径决定接触椭圆长短轴，有效齿高则告诉你“牙齿”到底有多长。
3.1 ◇ 极点曲率半径ρ₁ = r_b₁ tanαₐ = √(rₐ₁² - r_b₁²)
ρ₂ = r_b₂ tanαₐ = √(rₐ₂² - r_b₂²)
ρ越大，接触椭圆长轴越长，承载能力越高；但ρ过大也会让齿顶变薄，反而降低寿命。
3.2 ◇ 有效齿高h'ₐ = hₐ - (hₐ - h_f)cos²α'
有效齿高h'ₐ≤hₐ是根切安全线；工程上常取h'ₐ=0.75hₐ作为“保险值”。
04斜齿轮：端面与法面来回换算
螺旋角一出现，模数、压力角、变位系数都得从“法向”转到“端面”。
图3：渐开螺旋面形成示意图
4.1 ◇ 端面与法面换算m_t = m_n / cosβ；α_t = arctan(tanα_n / cosβ)
先除后算，否则螺旋角会把人绕晕。
4.2 ◇ 压力角与螺旋角互推cosβ_b = cosβ cosα_n / cosα_t；tanβ_b = tanβ cosα_t
基圆螺旋角β_b才是控制“斜度”的关键， β_b≈0°对应直齿轮。
4.3 ◇ 变位齿轮齿厚s_t₁ = (πm_t/2 + 2m_t x_t tanα_t)
s_n = s_t cosβ - m_n x_n sinβ
端面齿厚s_t决定装配间隙；法向齿厚s_n影响接触疲劳强度。两条线必须同时满足。
05设计桌前的最后三句话
变位系数先画图后选值，用“根切圆”与“最小齿数”两条线把区间框死。
重合度≥1.2只是门槛，高速、重载还需叠加0.1~0.3的安全余量。
压力角保留4位小数，中心距保留2位即可；若用塑料齿轮，模数<1 mm时小数点后多留两位。
把公式抄在便签上，把安全余量刻进脑子里，下一次画图就不会再被“啮合角”或“重合度”卡住脖子。
