碳酸钠缠绕管换热器：碱液处理的高效解决方案

文章由山东擎雷环境科技股份有限公司提供

碳酸钠（纯碱）是重要的化工原料，在玻璃、化工、冶金、水处理等行业广泛应用。碳酸钠溶液在蒸发、浓缩、冷却等工艺过程中需要高效换热设备。缠绕管换热器凭借其独特的结构优势，成为碳酸钠工况下的理想选择，解决了传统换热器易结垢、易堵塞、效率低等问题。

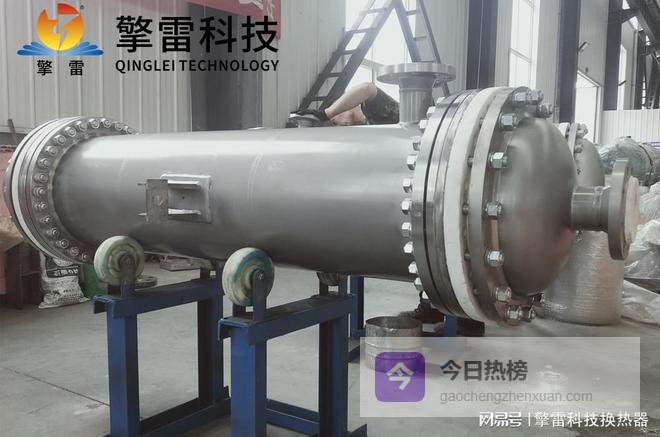

碳酸钠溶液特性与换热挑战碳酸钠溶液在换热过程中面临多重挑战，对设备提出了特殊要求：结垢倾向严重：随着温度升高和浓度增加，碳酸钠溶解度变化显著，极易在传热表面析出结晶，形成硬垢。特别是当温度高于60℃时，结垢速率急剧增加。腐蚀性复杂：碳酸钠溶液呈碱性，对碳钢有腐蚀作用，但碱性环境下不锈钢也可能发生应力腐蚀开裂。同时，溶液中常含有氯离子等杂质，加剧腐蚀。物性变化大：不同浓度、温度下，碳酸钠溶液的密度、粘度、比热、导热系数等物性参数变化显著，影响传热性能。固液混合：在蒸发浓缩过程中，可能出现固液两相流，对设备产生磨损和堵塞。传统管壳式换热器在碳酸钠工况下，往往运行1-2个月就需要停车清洗，严重影响连续生产。缠绕管换热器通过创新设计，有效解决了这些问题。缠绕管换热器工作原理与结构碳酸钠缠绕管换热器采用多层螺旋缠绕的管束设计，基本结构包括：芯筒：中心圆柱筒体，作为缠绕管的支撑结构，通常兼作一种介质的流通通道。缠绕管束：多根换热管按螺旋线分层缠绕在芯筒上，相邻层反向缠绕，增强湍流。管束两端与管板连接。壳体：外套筒体，与缠绕管束形成壳程通道。根据压力需求，可采用不同壁厚设计。

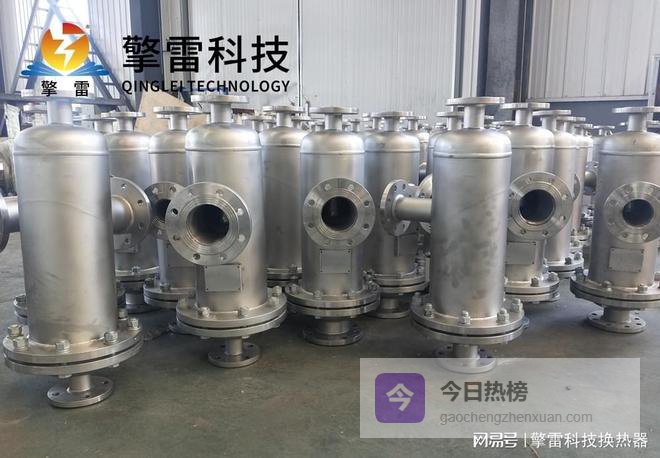

分布器：位于管程和壳程入口，确保流体均匀分布。支撑结构：管束内设置定距件，防止振动和变形。工作流程通常为：碳酸钠溶液走管程（管内流动），加热或冷却介质走壳程（管外空间）。螺旋缠绕结构产生强烈的二次流，破坏边界层，提高传热效率。在碳酸钠工况下的应用优势缠绕管换热器在碳酸钠应用中展现出显著优势：优异的抗结垢性能：高流速设计：螺旋通道内流速可达传统管壳式2-3倍，强大的剪切力减少污垢附着连续自清洁：二次流效应不断冲刷管壁，防止晶体沉积长大温度场均匀：多管程设计减少局部过热，避免因温差过大导致的快速结垢实际运行表明，清洗周期可从传统设备的1-2个月延长至6-12个月高效的传热性能：湍流增强：螺旋流动产生强烈的二次流，传热系数比直管提高30%-50%紧凑设计：单位体积换热面积大，节省空间小温差传热：可实现1-2℃的小温差传热，适合余热回收某纯碱厂蒸发工段应用后，蒸汽消耗降低18%良好的耐腐蚀性：全不锈钢结构：采用316L或2205不锈钢，耐碱液腐蚀减少缝隙：缠绕结构减少焊接缝隙，降低缝隙腐蚀风险应力分散：螺旋结构分散热应力，降低应力腐蚀敏感性某化工厂使用五年后检查，管壁减薄量小于0.1mm/年操作弹性大：适应浓度变化：从稀溶液到浓溶液均可稳定运行处理固液两相：特殊设计可处理含少量结晶的固液混合物宽工况范围：适合蒸发、浓缩、冷却、加热等多种工艺在纯碱工业的应用实践纯碱（碳酸钠）生产主要包括氨碱法和联碱法，缠绕管换热器在多个工段得到成功应用：蒸发浓缩工段：纯碱溶液从10%浓缩至30%，传统设备结垢严重。采用缠绕管蒸发器后，传热系数稳定在2000W/(m²·K)以上，清洗周期从30天延长至180天。某年产60万吨纯碱企业，改造后年节约蒸汽12万吨，减少停车损失800万元。

母液换热回收：在氨碱法中，需要回收母液中的热量。缠绕管换热器实现小温差传热，将出液温度从50℃降至30℃，回收的热量用于预热进料，系统能耗降低15%。结晶冷却：纯碱结晶需要逐步降温。缠绕管冷却器控制精度高，冷却均匀，产品粒度分布更集中，优等品率提高5%。废气余热回收：煅烧炉废气温度高，含有碱性粉尘。特殊设计的缠绕管换热器耐磨损、抗结垢，回收废气余热产生低压蒸汽，用于其他工段。实际运行数据表明，缠绕管换热器的投资回收期通常为1.5-2.5年，节能效益显著。材料选择与防腐设计针对碳酸钠溶液的特殊性，材料选择和防腐设计至关重要：主体材料：通常采用316L奥氏体不锈钢，具有良好的耐碱性和经济性。对高温高浓度工况，选用2205双相不锈钢，耐腐蚀性更好，强度更高。焊接材料：选用高镍高钼焊材，提高焊缝耐蚀性。焊接过程严格控制热输入，避免敏化区间停留。结构设计：避免缝隙和死角，所有角落圆滑过渡。管板与换热管连接采用强度胀加密封焊，防止缝隙腐蚀。表面处理：内表面电解抛光至Ra≤0.8μm，减少晶体附着点。整体酸洗钝化，形成均匀氧化膜。电化学保护：对大型设备，考虑采用阴极保护系统，进一步延长使用寿命。在线监测：安装腐蚀挂片或在线腐蚀探针，实时监测腐蚀速率，指导维护决策。防垢与清洗技术尽管缠绕管换热器抗结垢能力优异，但长期运行仍需适当清洗：在线防垢技术：超声波防垢：在设备入口安装超声波发生器，破坏晶体形成电磁防垢：改变水分子结构，减少结晶倾向添加阻垢剂：微量添加专用阻垢剂，改变晶体生长形态某企业综合应用上述技术，清洗周期延长至18个月离线清洗方法：化学清洗：使用酸性清洗剂溶解碳酸钠垢，注意控制浓度、温度和时间，避免基材腐蚀高压水射流：采用200-500bar高压水，配合旋转喷头，彻底清除硬垢机械清洗：对特别严重的结垢，使用软轴清管器推荐采用化学清洗与高压水射流交替进行，效果最佳清洗周期确定：监测传热系数下降：当下降超过15%时，应考虑清洗监测压降增加：当增加超过20%时，表明结垢严重定期检查：每3-6个月停机检查，评估结垢情况根据生产安排，选择合适时机清洗，减少停车损失设计要点与选型计算碳酸钠缠绕管换热器的设计需特别关注：工艺参数确定：准确掌握碳酸钠浓度、温度、压力变化范围了解可能的杂质含量，如氯化钠、硫酸钠等明确是否含有固体颗粒，颗粒大小和浓度提供详细的流量、温度、压力等操作参数传热计算特殊考虑：碳酸钠溶液的物性参数随浓度温度变化大，需使用实际物性数据考虑结垢对传热的影响，取合适的污垢系数计算二次流强化传热效应，通常采用实验关联式校核可能结晶的温度点，避免操作温度过近结构设计要点：管径适当加大，减少堵塞风险，常用Φ19-Φ25mm缠绕角度优化，平衡传热与压降管程数合理分配，控制每程长度进出口设计保证流体均匀分布设置必要的排气、排净口制造工艺控制：管束缠绕精度控制，确保间距均匀焊接工艺评定，特别是异种钢焊接压力试验和泄漏试验，确保无渗漏清洁度控制，防止异物残留运行维护与故障处理日常操作注意事项：启动时缓慢升温，避免热冲击监控进出口温差和压降，发现异常及时处理避免大幅度流量波动，保持稳定操作停车时彻底排净，防止残留液结晶常见故障与处理：传热效率下降：先检查操作条件，再考虑结垢，安排清洗压降异常增加：可能堵塞，需检查过滤器和分布器泄漏：立即停车，查找泄漏点，根据情况决定在线堵漏或整体更换振动异常：检查支撑和固定，可能流速过高或发生共振预防性维护计划：每季度检查紧固件、支撑件状态每半年检查腐蚀情况，测量关键部位壁厚每年全面检查，包括内窥镜检查内部状况建立设备档案，记录所有检查维护信息备件管理：储备易损件，如密封垫片关键部件如管束，考虑备品，缩短维修时间与制造商保持联系，确保技术支持经济效益分析以某纯碱厂蒸发工段改造为例，分析缠绕管换热器的经济效益：投资成本：缠绕管换热器设备费：120万元安装改造费用：30万元配套系统改造：20万元总投资：170万元运行效益：蒸汽节约：年节约蒸汽8000吨，价值120万元减少停车：清洗周期从1个月延长至6个月，年增加运行时间30天，多产纯碱5000吨，价值250万元降低维护：年维护费用从20万元降至8万元，节约12万元提高质量：产品优等品率提高2%，年增效50万元年总效益：432万元投资回收期：170 ÷ 432 = 0.39年，约4.7个月环境效益：年减少燃煤消耗1000吨标煤减少二氧化碳排放2600吨减少废水排放（清洗废水）2000吨可见，缠绕管换热器不仅技术先进，经济效益也十分显著，投资回收期短，环境效益明显。技术创新方向碳酸钠缠绕管换热器的技术创新集中在：材料创新：开发更耐碱腐蚀、成本更低的新型材料，如高硅不锈钢、特种复合材料。结构优化：通过数值模拟和实验研究，优化缠绕角度、管间距、层数等，进一步提高传热和抗垢性能。表面处理：研究超疏水、超亲水等特殊表面处理，减少晶体附着。纳米涂层技术提高表面硬度，耐磨损。智能监控：集成温度、压力、流量、腐蚀速率等多参数传感器，实时监测设备状态，预测性能衰减，智能提示清洗时机。模块化设计：开发标准模块，根据需求组合，缩短交货期，降低制造成本。在线清洗：研究不拆机在线清洗技术，如反向冲洗、化学在线清洗，减少停车时间。余热深度利用：结合热泵技术，回收更低品位的余热，提高整体能效。选型与采购建议明确需求：详细列出工艺参数、介质特性、空间限制、操作要求等，特别是碳酸钠浓度变化范围、杂质含量、固体颗粒情况。选型计算：委托有经验的设计单位或制造商进行详细设计计算，确保设备满足工艺要求且有适当余量。要求提供详细的计算书。材料选择：不盲目追求高级材料，在满足使用寿命前提下选择最经济的材料。可要求制造商提供材料选择说明。制造商评估：考察制造商的类似业绩、技术能力、制造装备、质量体系。实地考察在运行业绩，了解实际运行情况。合同条款：明确性能保证值，包括传热系数、压降、清洗周期等。规定验收标准、测试方法、违约责任。安装指导：要求制造商提供安装指导，特别是基础准备、对中找正、配管要求等。培训服务：要求对操作和维护人员进行培训，熟悉设备特性和操作要点。备件供应：明确备件供应政策，确保长期运行的备件可获得性。行业展望随着纯碱行业结构调整和节能减排要求提高，缠绕管换热器应用前景广阔：存量改造市场：大量传统换热器效率低、结垢严重，节能改造需求巨大。预计未来五年，纯碱行业换热器改造市场规模达50亿元。新产能需求：纯碱产能向大型化、现代化发展，新项目对高效设备需求旺盛。特别是联碱法工艺推广，为缠绕管换热器提供新市场。技术升级：行业整合推动技术升级，高效节能设备成为竞争关键。龙头企业将率先采用先进换热设备，树立行业标杆。标准完善：行业标准体系逐步完善，规范设计、制造、检验、运行各环节，促进行业健康发展。国际化机遇：中国纯碱技术和装备走向国际，带动换热设备出口。特别是“一带一路”沿线国家，市场潜力巨大。结语碳酸钠缠绕管换热器以其优异的抗结垢性能、高效的传热特性和良好的操作弹性，成为纯碱及相关行业换热设备的优选方案。相比传统设备，它能显著延长清洗周期，提高传热效率，降低能耗，带来可观的经济效益。用户在选型时，应跳出初投资思维，从全生命周期成本角度评估，重点考察设备在长期运行中的稳定性和经济性。与有经验的制造商深入合作，针对具体工况优化设计，确保设备性能最大化。运行中，建立科学的维护体系，定期检查，合理清洗，可使设备长期高效运行。积极采用新技术，如在线防垢、智能监控等，进一步提升运行水平。随着技术进步和行业升级，碳酸钠缠绕管换热器将持续创新，为纯碱工业的绿色发展和竞争力提升提供有力支撑。投资高效换热设备，不仅是节能降耗的需要，更是企业可持续发展的重要举措。
