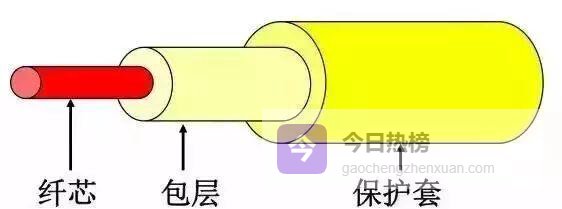

01光纤“骨架”：芯、包层与涂敷层
光纤看似纤细，却由 三层结构共同撑起传输使命：
透明光学材料制成的芯，负责导向光信号；
折射率略低的包层，把光牢牢锁在芯内；
最外层的涂敷层，既保护包层不被划伤，也带来柔软度，方便布线。
02传输特性五大关键词
衡量一条光纤“体质”如何，就看五个核心指标：
损耗、色散、带宽、截止波长、模场直径。它们分别决定信号走多远、走多快、走不走形。
03衰减从何而来？
光功率在光纤里“掉队”，主要因为三大元凶：
瑞利散射——光子与原子“撞车”后散向四面八方；
吸收损耗——材料本身“吃”掉光能，变成热能；
接头与连接器——熔接不良、灰尘、微弯都会让光“跑路”。
04衰减系数：dB/km 的含义
官方定义很直白： 单位长度上光功率减少的分贝数。数值越低，说明光在传输过程中“掉队”越少。
05插入损耗：多加一件“设备”会多耗多少光
把耦合器、连接器接入线路，就像给赛道加了个收费站。 插入损耗就是车辆通过时减速带来的额外衰减，越小越好。
06带宽为何与长度成反比？
光纤的“带宽池子”其实是由 群时延展宽决定的。长度越长，不同波长走得越慢，展宽越厉害， 3 dB 带宽就越窄——二者乘积却几乎是个常数。
07色散的三重面孔
模间色散：多模光纤里不同模式步调不一致；
材料色散：芯料对不同波长折射率不同；
结构色散：包层微小扰动让光束“走歪”。
三者叠加，才让光脉冲在长途跋涉后变成“大胖子”。
08脉冲展宽的三种描述方式
工程师喜欢用 三种物理量同时刻画色散：
眼图闭合速度；
光带宽度；
色散系数（ps/(nm·km)）。数值越小，脉冲越“苗条”。
09截止波长：单模与多模的分界线
只有当入射波长 短于截止波长时，单模光纤才会乖乖只跑基模，避免“堵车”。
10色散对系统性能的三大打击
误码率飙升——脉冲展宽让判决门槛“左右摇摆”；
传输距离受限——展宽到判决区间外就丢包；
速率天花板——色散积累到一定阈值，再提速就“抖”到无法分辨。
11背向散射法：不截断光纤也能测损耗
光在前向跑，一小撮却在“回头”，形成背向散射。 OTDR 就是捕捉这抹“回光”，从而画出沿纤损耗曲线。
12光时域反射计（OTDR）的五大本领
测衰减——算出每公里平均丢光量；
找接头——盲区外识别接头损耗；
定故障——距离误差±0.5 m；
看沿途“体检报告”——哪一段突增突减一目了然；
盲区管理——用窄脉冲探局部、宽脉冲测全程。
13盲区到底是什么？如何“绕过”它？
OTDR 的反射峰会把接收器“打饱”，形成一段“死黑区”。
事件盲区：从反射点开始到饱和峰值；
衰减盲区：从反射点开始到能分辨下一个事件。
想减小盲区，就得在保证动态范围的前提下：
近端用窄脉冲（<50 % FWHM）；
远端用宽脉冲（>80 % FWHM）。
14OTDR 的“波长洁癖”
单模 OTDR 去测多模光纤，或反之，都会给出 错误损耗值。选错波长就像拿尺子量脚却报别人的鞋码——结果南辕北辙。务必让光源与被测光纤“同频共振”。
151310 nm 与 1550 nm 的江湖地位
1310 nm：色散最低，适合长途 WDM 系统；
1550 nm：损耗最低，长途干线首选，也兼容 SSMF。
两者互补，才构成今天骨干网的“黄金窗口”。
16按折射率分类：阶跃 vs 渐变
阶跃光纤：一步到位，工艺简单，但带宽较窄；
渐变光纤：折射率由芯到包层渐变，模式色散小，适合大容量长途。
一句话：短距离小容量选阶跃，长距离大容量选渐变。
17按模式分类：单模与多模的终极对决
单模光纤（芯径 8–10 μm）只跑基模，色散低、带宽大；
多模光纤（芯径 50–60 μm）跑多束光，衰减高、距离短。
前者像高铁独占轨道，后者像公交混行多车道。
18数值孔径（NA）决定“收光能力”
NA 越接近于 1，光纤“张开的碗口”越大，越能把发散光“拢”进来；但同时也要小心过大的 NA 会带来更高的弯曲敏感度。
19单模光纤的双折射从何而来？
当光纤不是完美圆柱对称时，两个正交偏振模式速度不同，形成 双折射。它像给信号加了“左右声道”，严重时会让相干光系统性能骤降。现场常见诱因：侧压、绕小圈、接头盒挤压。
20光缆的两种“拧法”：层绞 vs 骨架式结构
层绞式：松套管+中心加强件，柔软度好，适用于架空、直埋；
骨架式：紧套管+塑料骨架，护套外径更小，管道敷设更省空间。
选型前先问清楚施工环境——省得后期“拆东墙补西墙”。
21光缆内部“豪华阵容”清单（以层绞为例）
纤芯：裸纤或涂覆纤；
油膏：高折射率凝胶，防止微弯与水汽入侵；
PBT 带：加强纤维束，抗侧压；
护套：PE 或 PVC，提供机械保护与化学惰性。
铠装只在海底、直埋等极端场景出现，用钢丝或钢带缠在护套外。
22三种电力系统“特种兵”光缆速览（按场景）
❒ OPGW（地线复合光缆）把光纤直接绞进架空地线里，实现地线+通信双功能，一次施工解决两个专业问题。
❒ GWWOP（缠绕式）旧线路上直接把光缆缠在地线或塔材上，零停电施工。
❒ ADSS（自承式）全塑结构，抗张强度高，可悬挂在两座铁塔之间形成独立通道，跨距可达千米以上。
23OPGW 的七种“铠甲”结构（按强度与重量）
塑管层绞+铝管；2. 中心塑管+铝管；3. 铝骨架；4. 螺旋铝管；5. 单层不锈钢管；6. 双层不锈钢管；7. 不锈钢管+铝管复合结构。
选型时盯紧四项指标：RTS 拉力、光纤芯数、短路电流与时间、工作温度范围——缺一不可。常用经验公式：RTS ≥ 地线破断拉力 × 安全系数（2～3）。
24ADSS 光缆工程的三把钥匙
机械设计——抗张强度、蠕变、耐雷击；
悬挂点定位——等高、等距、避开电场最强区；
金具配套——挂环、抱箍、尾缆保护套必须与光缆外径匹配，否则微振疲劳一年就能松脱。记住一条铁律：先算应力，再选金具。
