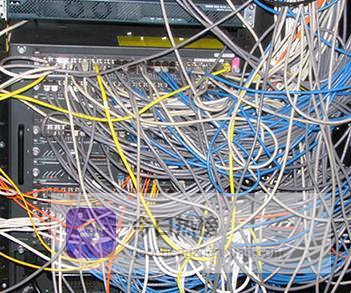

01为什么机柜布线决定运维颜值
理线看似小事，却是机房后期维护效率与扩展性的分水岭。当机柜塞满设备，错综复杂的网线、电源线若得不到整理，轻则标签迷失、重则故障定位耗时数天。把线理顺，布局清晰、线序规整、标记明确，才能在故障发生时“秒回”定位，让网络始终在线。
02机柜整理的五大黄金原则
拓扑优先：先看网络结构，再决定走线路径。
强弱电分离：电源线与网线分侧布置，避免交叉与并排紧贴。
设备定位：高低错落有致，留足散热与维护空间。
编号管理：机柜内设备统一编号，标签贴在易见处。
线缆编码：按房间号或用途给网线“身份证”，一缆一号，终身不变。
03七步实战流程：把机柜从“蜘蛛网”变“豆腐块”
3.1 △ 前期准备——一张图看懂所有线征得用户同意，选在低峰时段进场；
根据拓扑、设备清单、用户分组，手绘走线图与设备布局图；
备料：彩色标签纸、扎带、网络跳线、理线架，宁多勿少。
3.2 △ 机柜就位——先稳再美用随机螺丝将固定架上紧；
装好轮子后扳倒机柜，调整高度与水平；
按设备尺寸加挡板，留出观察缝隙，方便“不开门”巡检。
3.3 △ 线缆分组——给每根线发“车票”把网线按理线架数量分组，通常≤3组；电源线集中捆扎成“电缆绳”，从机柜后部通线孔插入，单独走一个理线架，避免混为一团。
3.4 △ 设备落位——按图索骥将交换、路由等设备按预先图纸放入对应位置，螺丝拧紧、风扇朝外；挡板间距保持能看见指示灯即可，太密反而看不见故障迹象。
3.5 △ 贴标大作战——给每根网线“上户口”用即时贴缠绕网线，用记号笔标注房间号或用途；交叉线用不同颜色即时贴做“彩妆”，一眼区分；设备再多就编号贴牌，避免“重名”尴尬。
04三大理线工艺对比——选对方法事半功倍
4.1 △ 瀑布造型：最省人工却最脆弱线缆从配线架自然垂荡，像“水帘洞”一样层层叠放（24–48根/层）。优点是省扎带、省时间；缺点是模块端承受全部拉力，几年后易松脱；维护时需“钻帘”，看不清、端接错概率高。
适合：设备少、后期不动线的静态场景。
4.2 △ 逆向理线：测试完再排队，却难逃“中间乱”先端接测试完毕，再从模块向机柜外倒着理。优点是测试通过才绑扎，不会因不通而返工；缺点是两端已固定，中间必有一段散乱，常出现在地板下或天花上，形成“隐形炸弹”。
适合：设备移动少、测试通过率高的小型机房。
4.3 △ 正向理线：从源头就“一束到底”在配线架端接前反向整理，以16/24/32/48口为单位捆成线束，全程平行无交叉；到模块再抽线端接，测试不通可即时返工。优点是机房内每点都整齐，缺点是对穿线质量要求极高，任何一处在桥架被踩断都会前功尽弃。
适合：对美观、扩展性、维护性要求高的核心机房。
05正向理线八步拆解——把“乱麻”变“方阵”
以右进上出为例，把复杂工序拆成可复制的八步：
配线架就位+面板纸贴号：背后托架装好，正面贴好打印好的线号纸（模块可拆则先拆）。
理线板定向：垂直放在1号模块背后，让E1孔对准1号模块；顺未来路由移动到进线口，记录A1孔方位，后续板统一以此为基准。

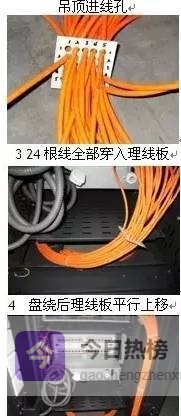

穿线入板：两人配合，一人找号分离，一人穿入；全部双绞线必须穿过理线板，保证“一根不漏”。
分束绑扎：每平移100 mm用魔术贴绑一次，形成圆形束；继续平移200 mm再绑一次，保持内外层线不交换；遇桥架扎点即绑在支架上防下滑。
弯角现场绑：转弯时让理线板贴角顺弯，绝不允许先绑后贴弯角——否则内长外短必变形。

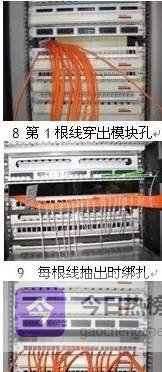

托架分线核对：到配线架背后托架先绑扎，再向前平移；每模块前再绑一次，抽出对应线号，两人唱号核对面板编号与线号是否一致。
退板重复流程：用下一块24口理线板继续上述步骤，直到全部配线架完成。
多配线架分支理：若机柜宽度<100 mm扎板极限，可二次分束：先用8×8板出48根→一定高度再加5×5板分两束→继续上理至配线架。正向起点可选机柜入口、桥架口或工作区面板（不推荐）。
06小结：让整洁成为竞争力

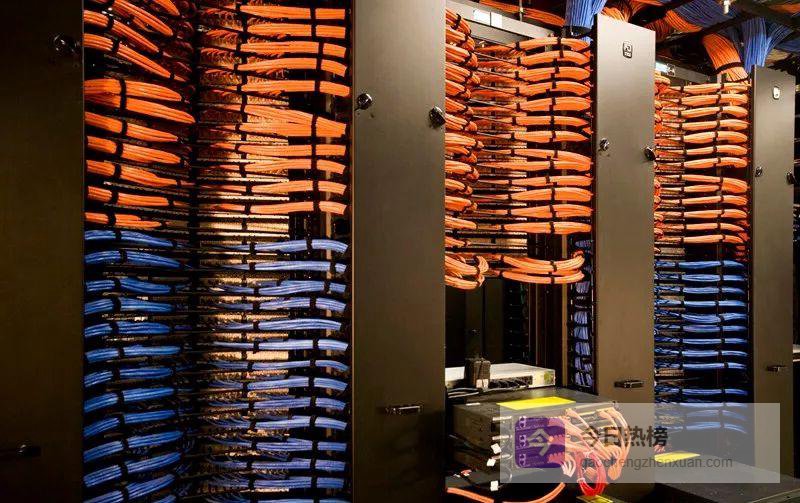

把线理顺不是为了好看，而是为了在故障发生时能快速定位、扩容时能顺手添加新设备。遵循“拓扑优先、强弱电分、编号清晰、一缆一号”的原则，用正向理线法从源头把乱象扼杀在布线阶段——下一次巡检，你只需要打开机柜门，就能看见一束束整齐无交叉的网线安静躺在理线架上，运维效率与机房颜值同步在线。
