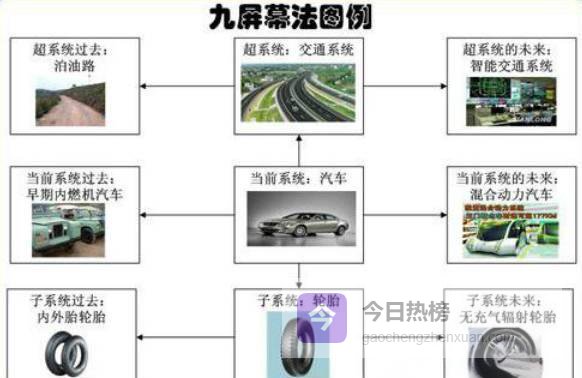

01从“九宫格”到“思维地图”——九屏幕图是什么
九屏幕图是TRIZ理论里最直观的系统思维工具，它把“空间+时间”两维坐标拉成一张动态网格，让工程师同时审视“现在—过去—未来”“系统—子系统—超系统”的九重世界。目的只有一个：把隐藏的资源、矛盾、进化路径一次性摊在桌面。
02三张“底牌”——九屏幕图的三种类型
2.1 ◇ 技术进化视角：让历史告诉你未来把当前系统放在时间轴上，向上找祖先，向下找子孙，技术成熟度曲线瞬间浮现。例如电机从“两叶扇片”一路进化到“无叶”，九屏幕图帮你把每一次形态跳跃都标成节点，未来可能出现的新形态也就一目了然。
2.2 ◇ 工艺流程视角：在工序缝隙里找答案当问题发生在生产线上，九屏幕图就沿着“前道—当前—后道”铺开。前道工序能否提前预防？后道工序能否兜底补救？ 新增一道工序反而比替换当前设备更省钱。这种“横向思考”让现场改善不再只盯着机器本身。
2.3 ◇ 状态视角：抓住“临界点”的小变化制药、发酵、化工常把“状态”当维度：空气是冷风还是热风？温度高1℃还是低1℃？看似微小的状态差异，就是决定收率80%还是60%的关键分水岭。九屏幕图帮你把每一个临界点都标成可利用的“免费资源”。
03别踩坑！画九屏幕图的五个“暗雷”
系统边界不清——电风扇≠所有风扇，先锁定“可旋转”这一功能载体。
时间节点跳票——从扇子到空调跨度太大，应按技术生命周期拆成若干关键节点，如“两叶→三叶→调速→摇头”。
超系统误判——空气、电流没有过去，别把“环境”当“历史”去追溯。
未来瞎猜——未来不是拍脑袋，用技术进化法则先算出技术轨迹，再决定画三层还是五层未来。
画法与问题错位——旋转风扇的过去不是扇子，而是“带调速的三叶电机”，逻辑链一旦错位，后面所有资源都会跑偏。
04不只是“脑洞”——九屏幕图的解题实战价值
九屏幕图最容易被当成“思维拓展操”，其实它天生就是解题流程中的“承上启下”环节：
上承问题定义，下启功能分析、物场模型；
直接输出可验证的资源清单、矛盾矩阵、进化路线；
在“太空笔”“毒蛇测量”等经典案例里，九屏幕图被用来快速锁定“环境资源+状态差异”，让看似无解的难题瞬间找到突破口。
05未来图景：九屏幕图的三大趋势
5.1 ◇ 从“思维工具”到“核心武器”经典TRIZ把九屏幕图归入“创新思维”，如今它正升级为独立解题模块；n屏扩展（如11屏、15屏）让复杂系统也能一次画完，效果虽好却门槛更高，适合中高级培训。
5.2 ◇ 与进化法则“双剑合璧”技术系统进化法则给出宏观趋势，九屏幕图负责微观落地：先算法则，再用图验证，把趋势翻译成资源清单与矛盾对子，形成一条“看得见、摸得着”的解决方案链。
5.3 ◇ 跨界扩张——从硬科技到软科学机械、材料、制药、冶金早已普及，如今社科、管理、运营也开始借用：
流程管理里找“前道预防—后道补救”；
组织架构里找“超系统—子系统—系统”的层级映射；
市场策略里找“产品生命周期”与“消费者进化曲线”的交叉点。
只要存在层级与时间双重维度的地方，九屏幕图就能画出一张“全景地图”。
