Legrand罗格朗是全球电气与智能建筑系统领域的知名企业，总部位于法国，旗下产品涵盖开关插座、智能家居、综合布线等多个领域，在高端住宅和商业项目中拥有较高的市场占有率。
充电头网采购了罗格朗的一款20W快充86面板，产品设有一组五孔和一组双孔插座，用于220V AC输出，一旁还配备了1A1C两个USB快充接口，支持最高20W输出。
这款面板将传统墙壁插座与快充功能相结合，接线即可为手机进行快充，无需额外充电器，尤其适合床头、书桌等场景使用。下面我们就一起来看看这款产品的具体设计。
罗格朗20W快充86面板外观
罗格朗20W快充86面板采用PC阻燃材质黑色外壳，表面哑光工艺处理，其中顶部边缘做了微曲面过渡设计，让其看上去更有辨识度。

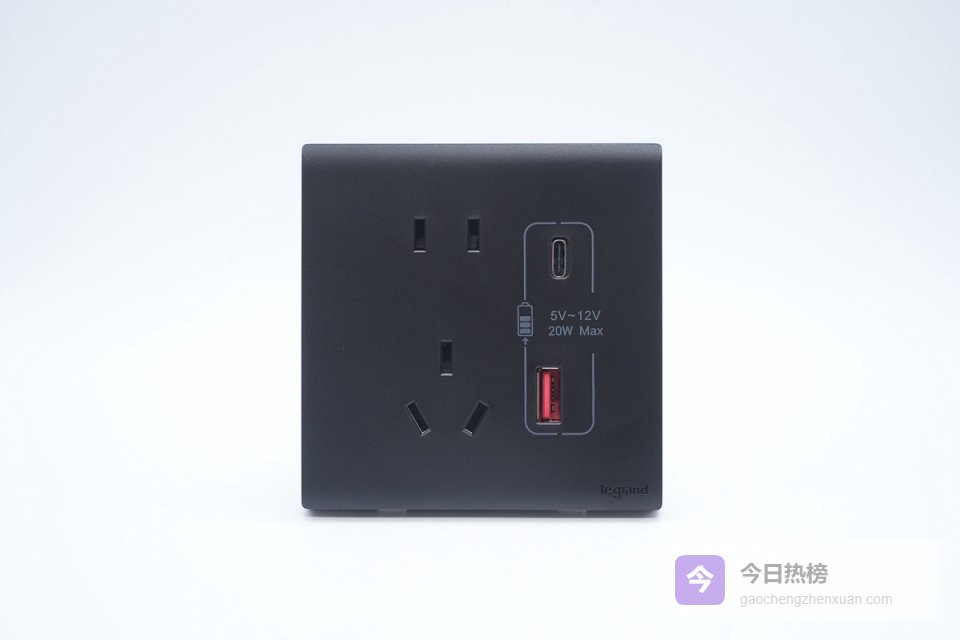

机身正面配置两组AC插口，孔内均设有安全门，防止异物进入保证用电安全。此外侧边还设有1A1C两个快充接口。

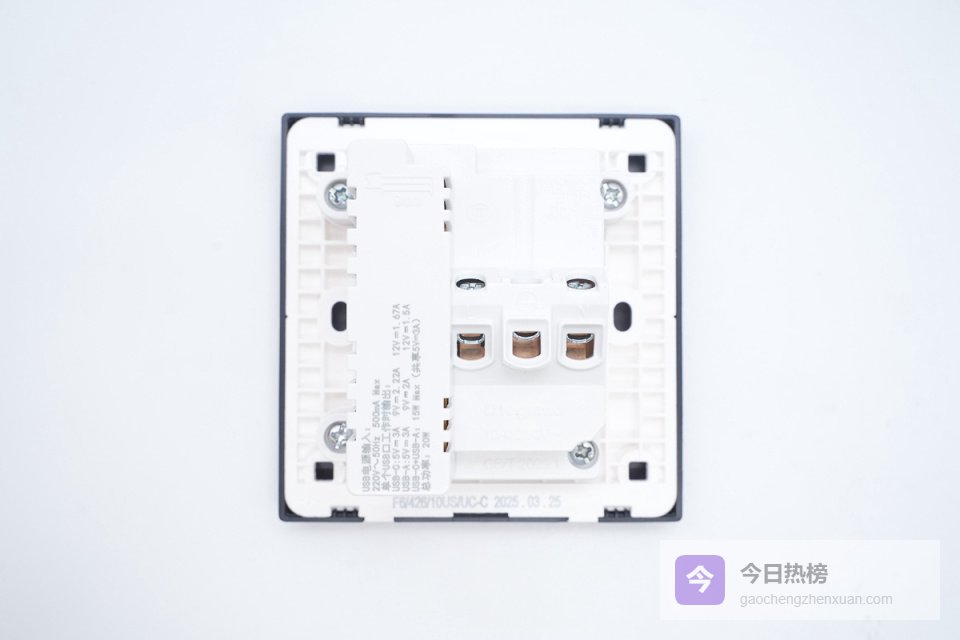

机身背面为白色外壳，同时印有产品参数信息。

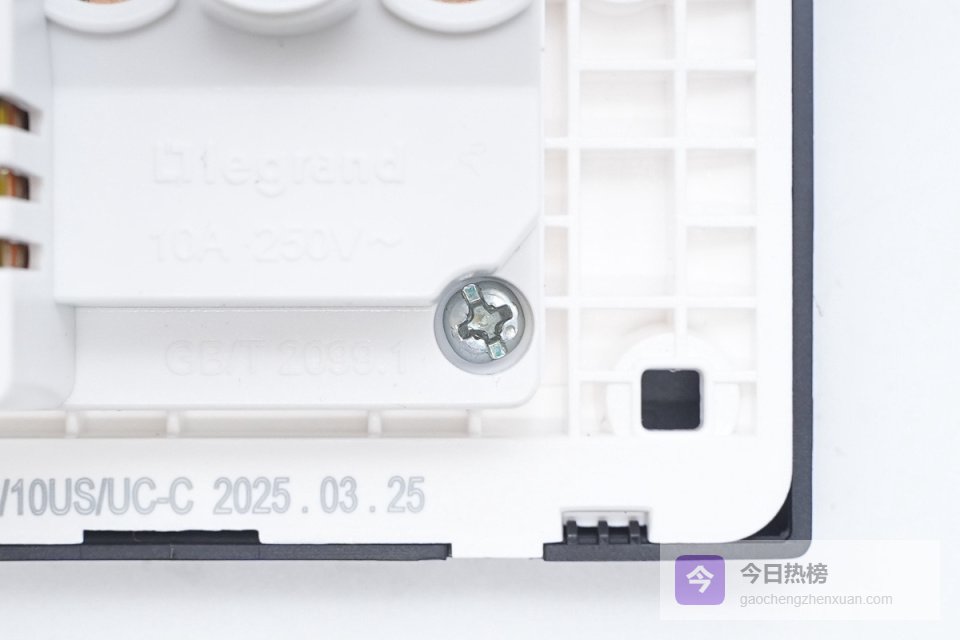

背面两部分外壳之间通过螺丝进行固定。

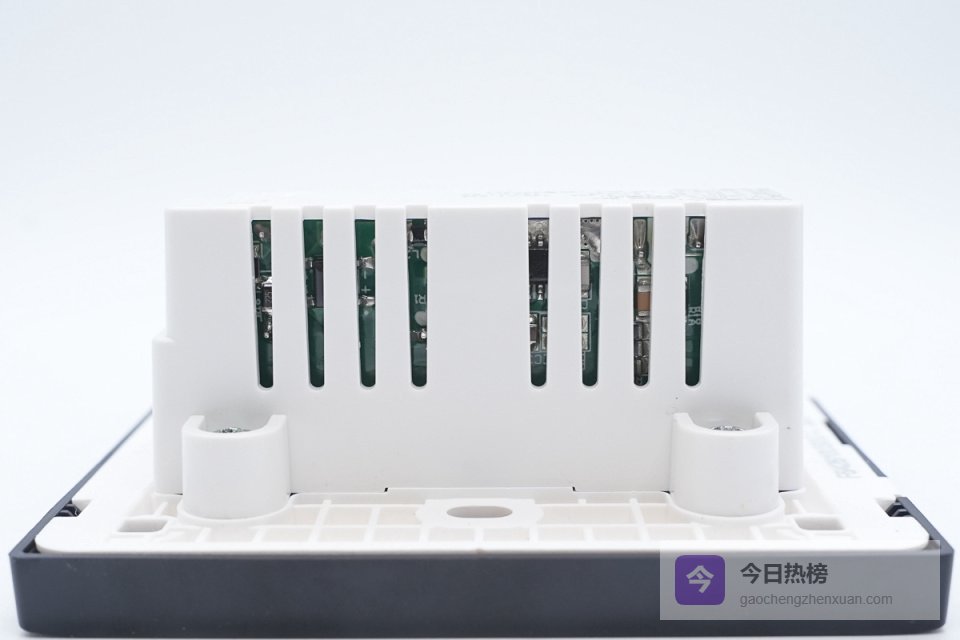

侧身上均设计有散热孔。

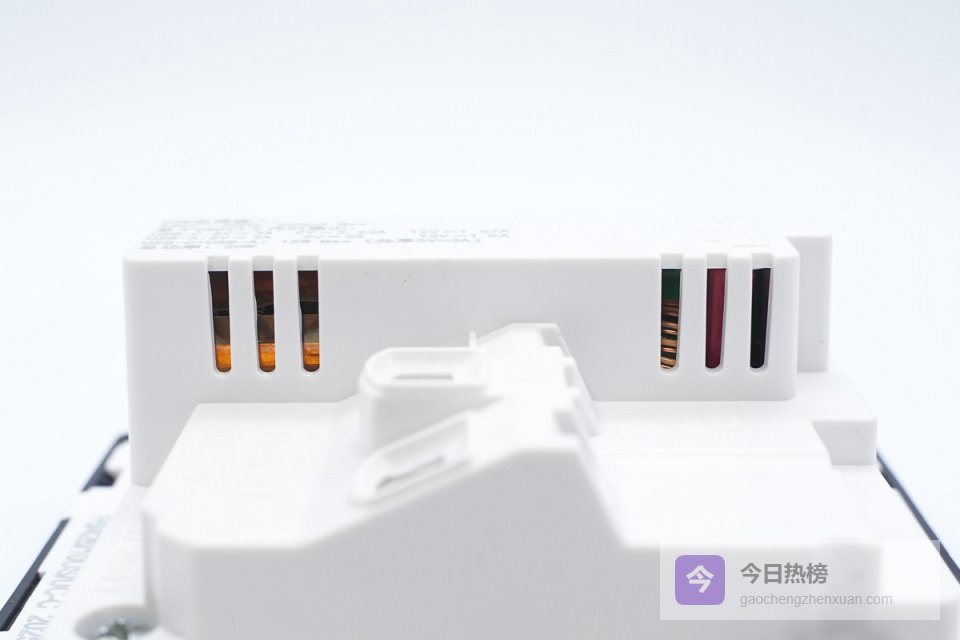

另一侧一览。

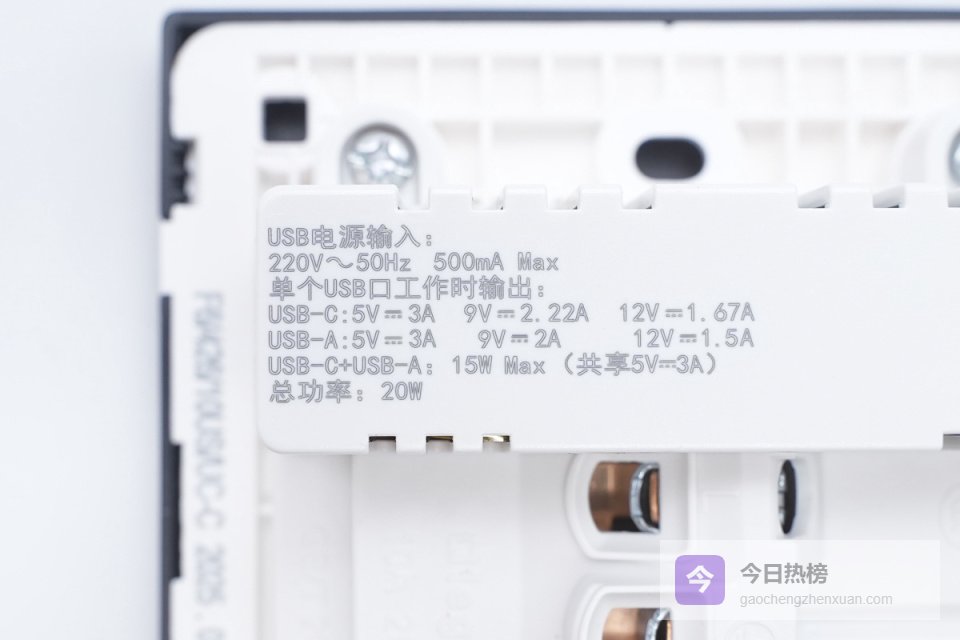

产品参数特写
USB电源输入：220V~50Hz 500mA Max
单个USB口工作时输出：
USB-C：5V3A、9V2.22A、12V1.67A
USB-A：5V3A、9V2A、12V1.5A
USB-C+USB-A：15W Max（共享5V=3A）
总功率：20W

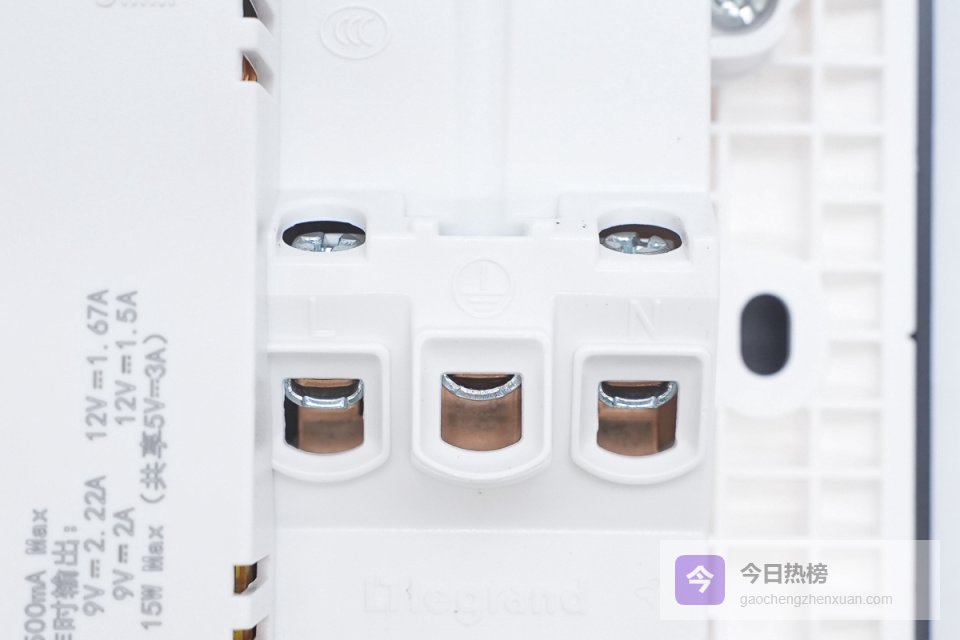

接线槽特写，产品通过了CCC认证。

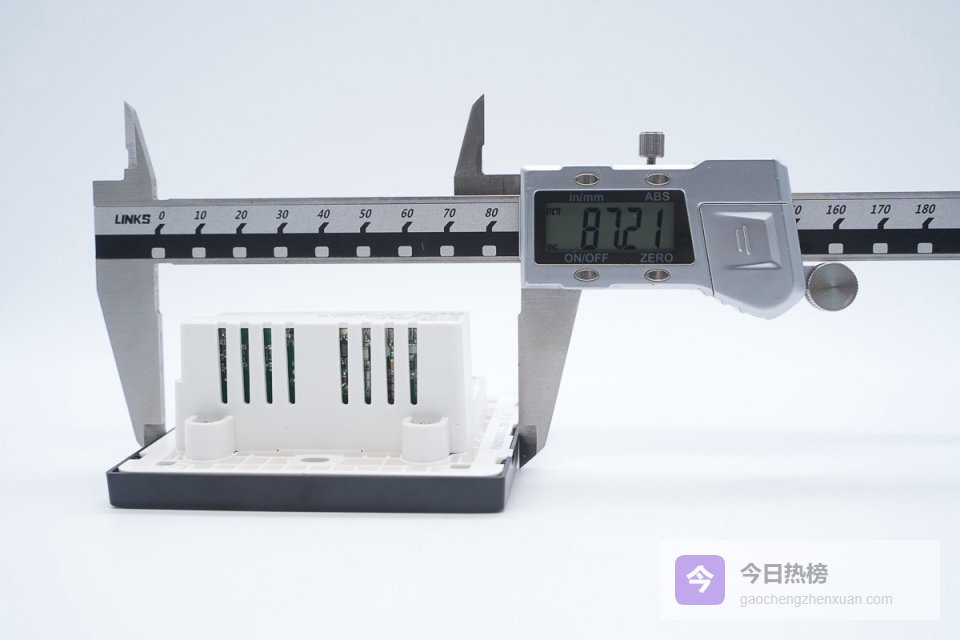

测得罗格朗20W快充86面板长度为87.21mm。

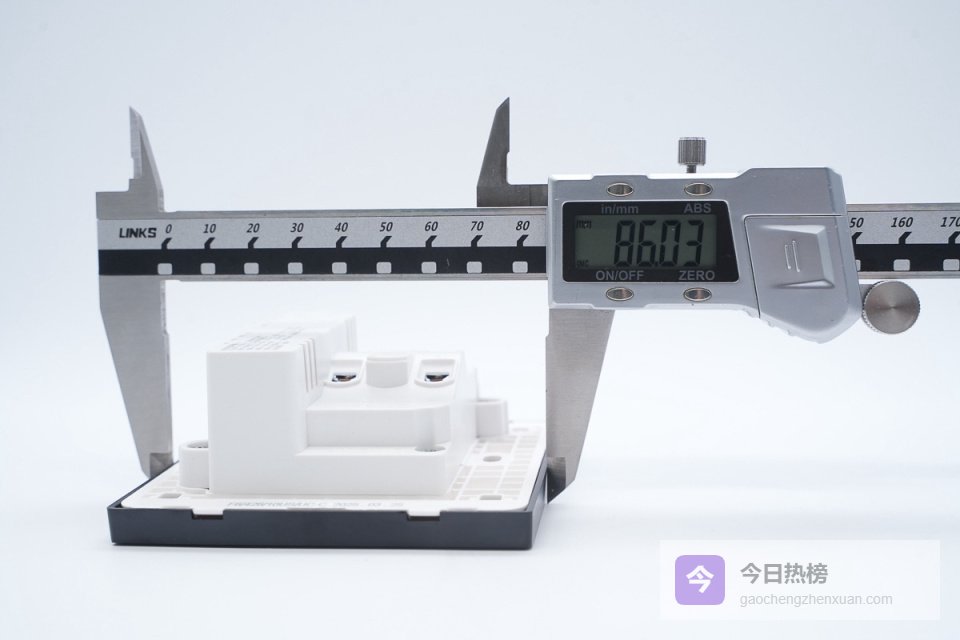

宽度为86.03mm。

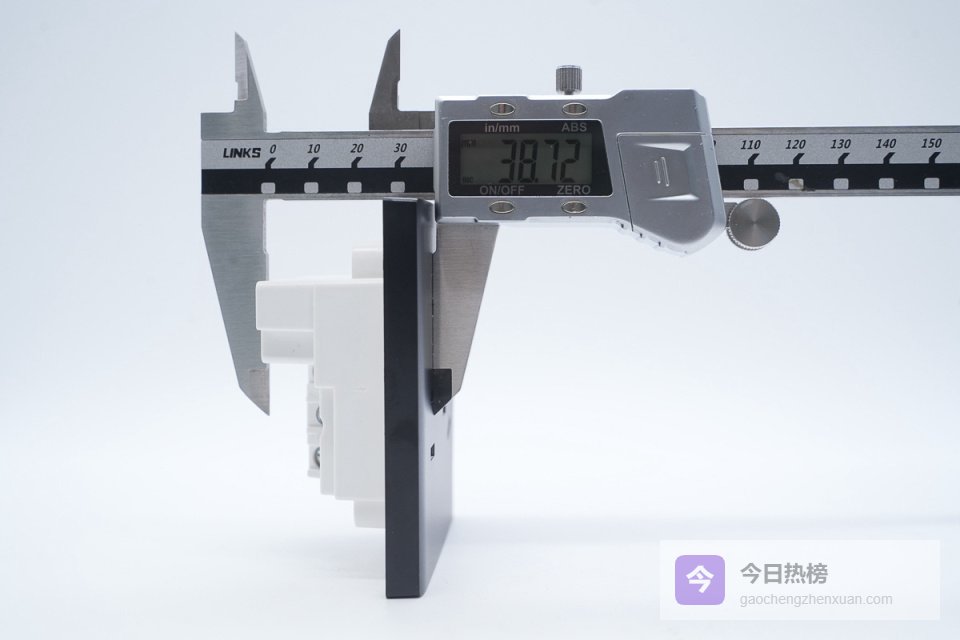

最大厚度为38.72mm。

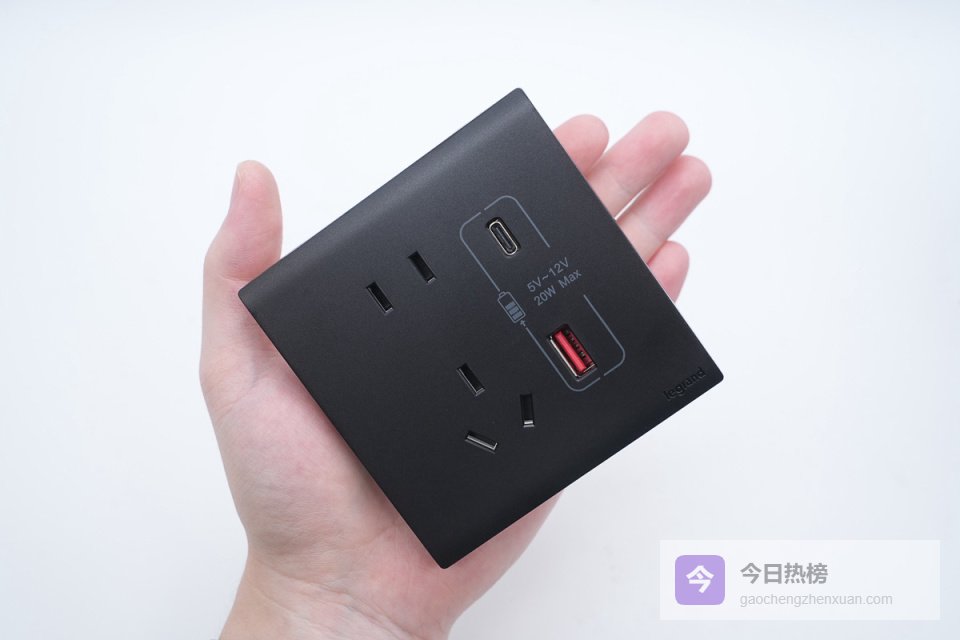

产品拿在手上的大小直观感受。

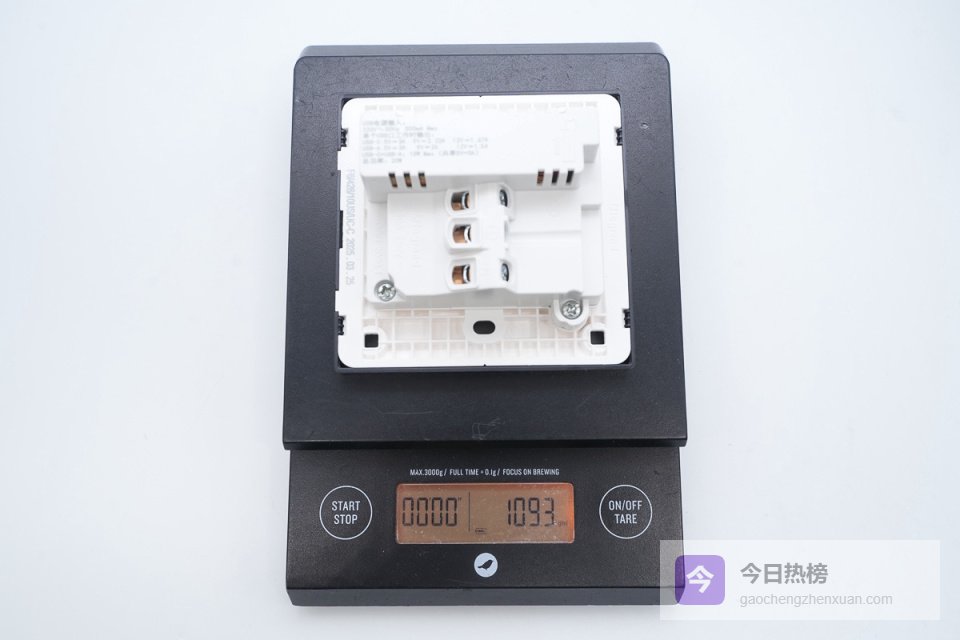

另外测得插座重量约为109g。

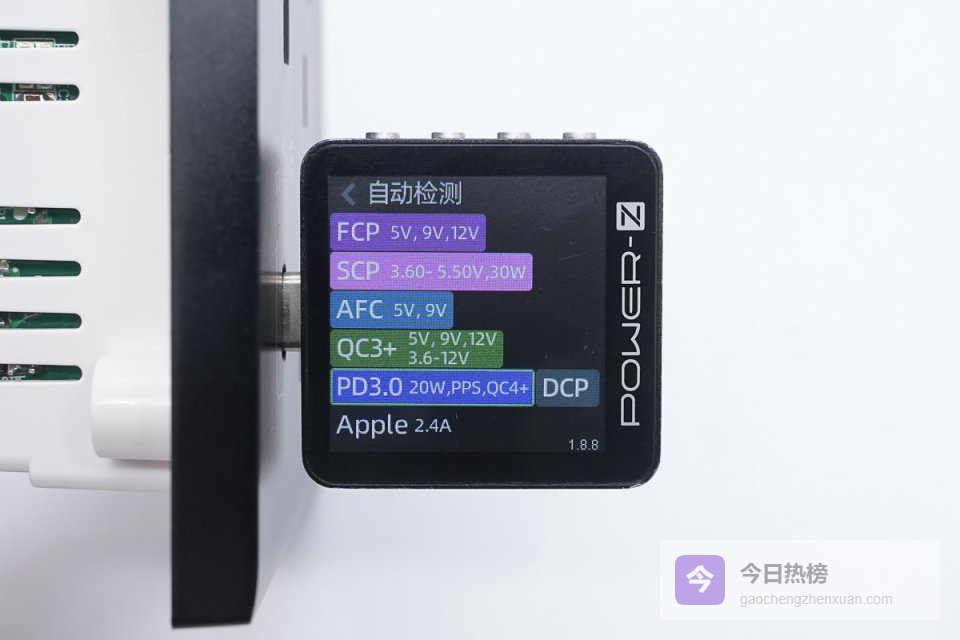

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A、3.3-11V1.8A两组PPS电压档位。

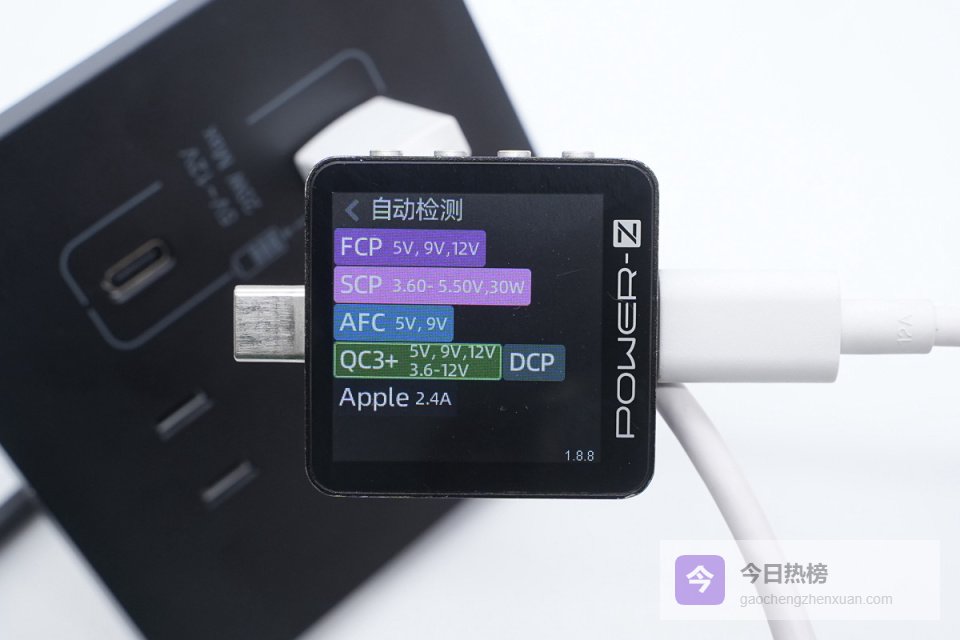

测得USB-A口支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
罗格朗20W快充86面板拆解

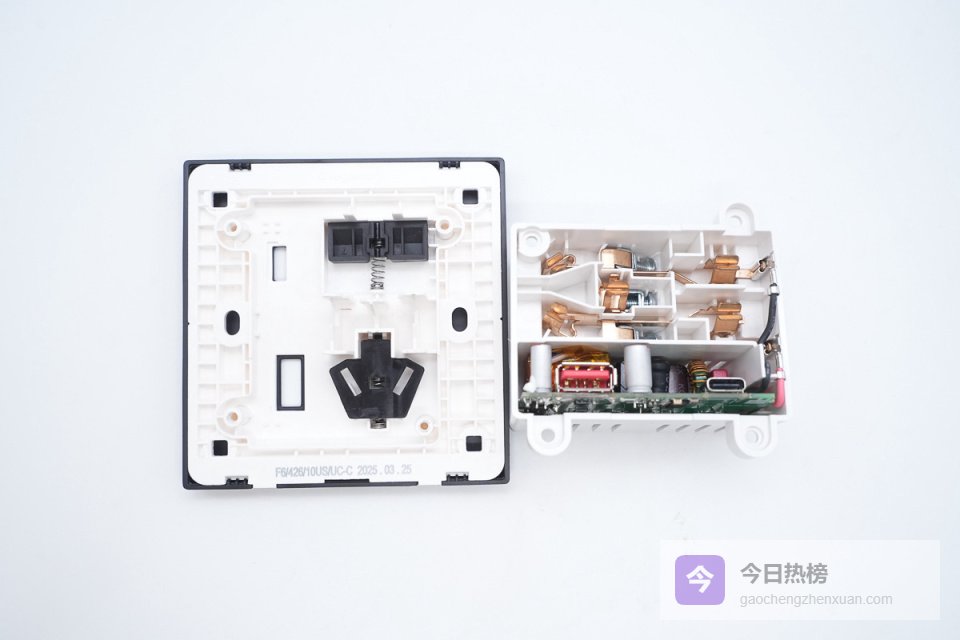

拆掉螺丝将背面外壳分离。

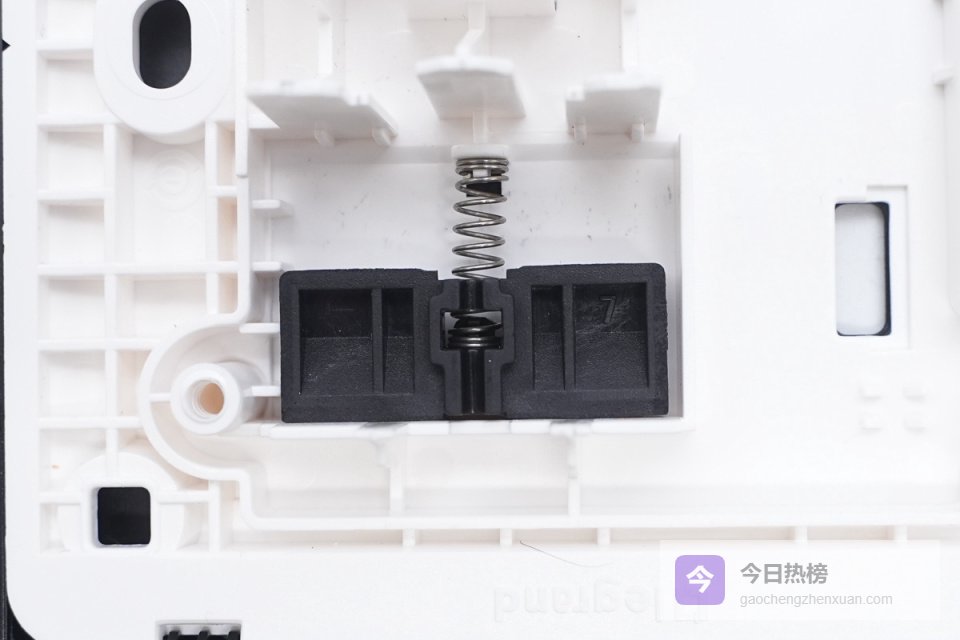

AC插孔内部安全门采用弹簧复位。

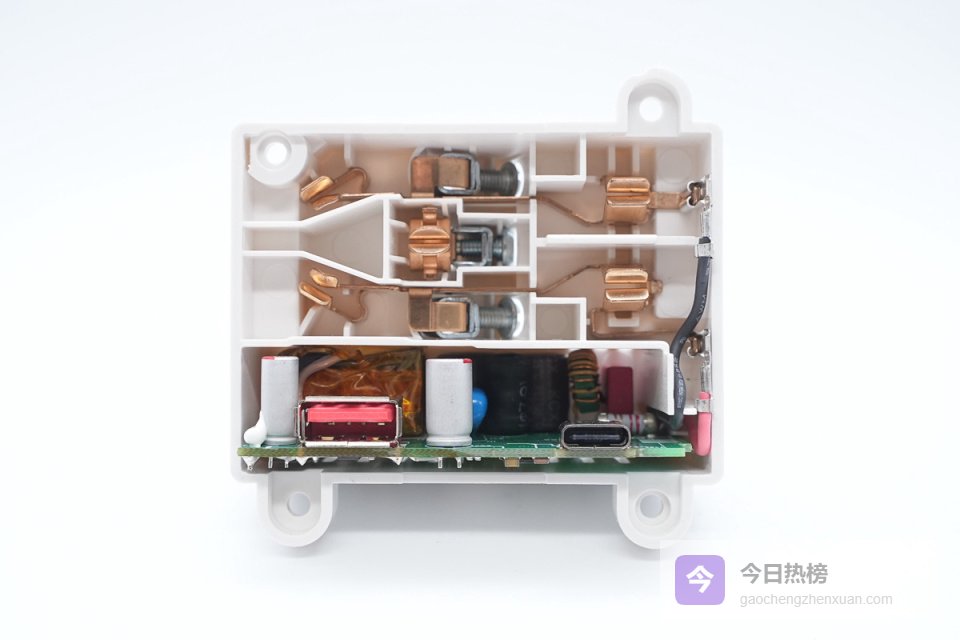

AC插孔铜带与USB快充模块分别置于独立凹槽内，之间设有塑料板隔离。

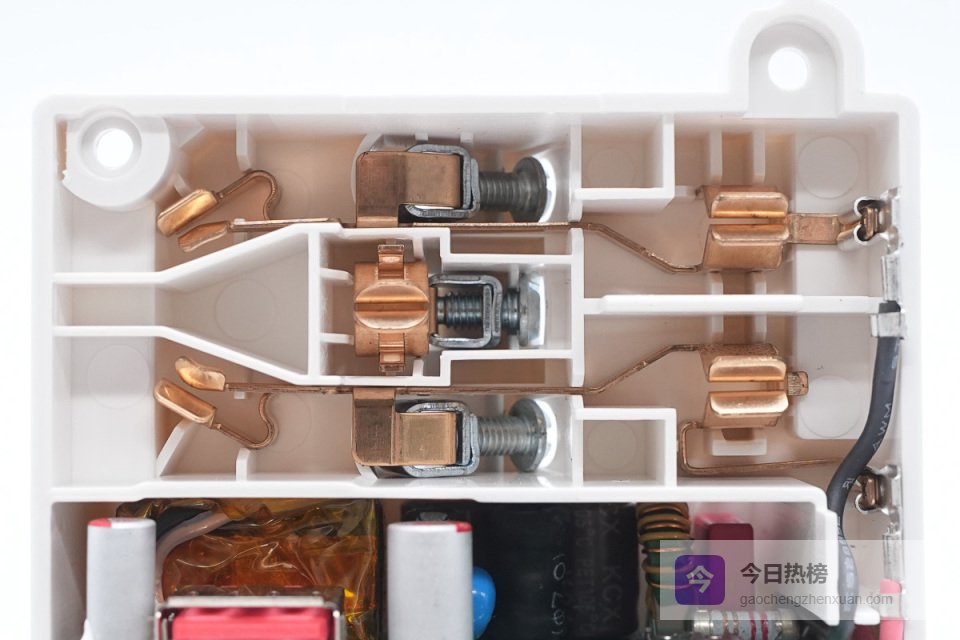

AC插孔采用一体铜带设计，USB快充模块通过导线与铜带压接连接取电。

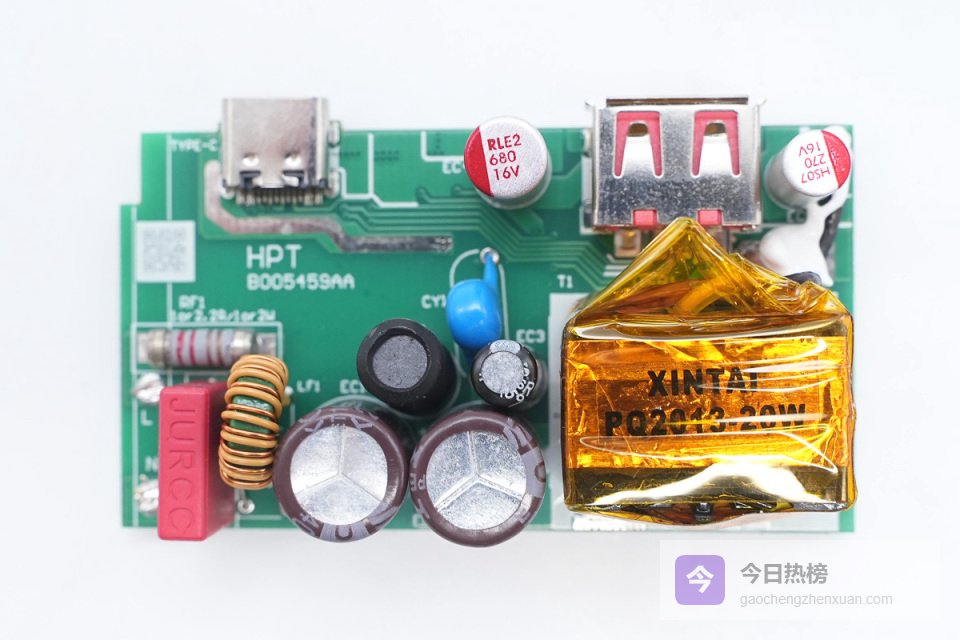

PCB板正面设有保险电阻、安规X2电容、共模电感、高压滤波电解电容、变压器、固态滤波电容等器件。

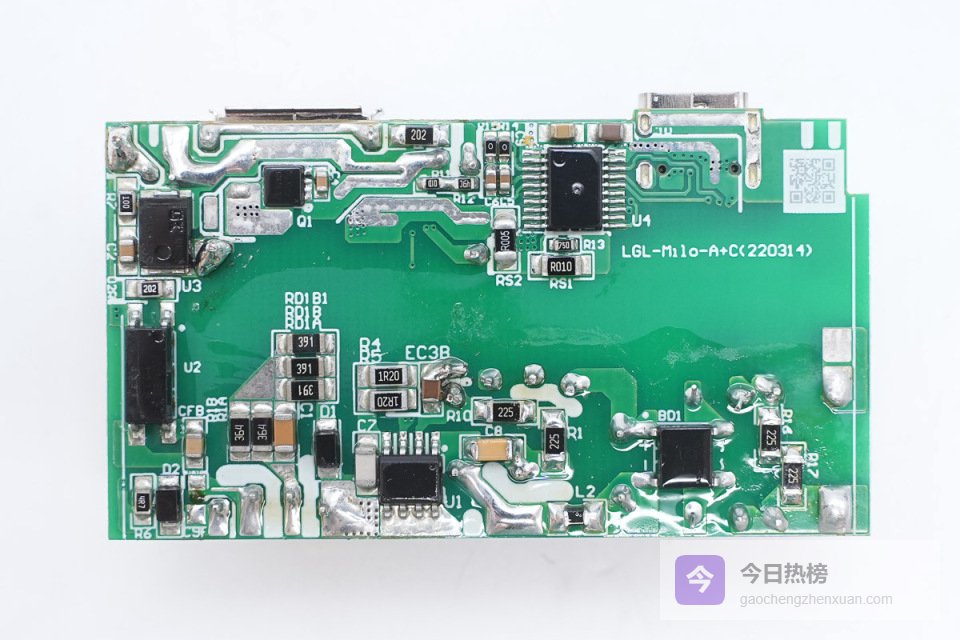

背面设有整流桥、电源主控芯片、光耦、同步整流芯片、协议芯片以及输出VBUS开关管。

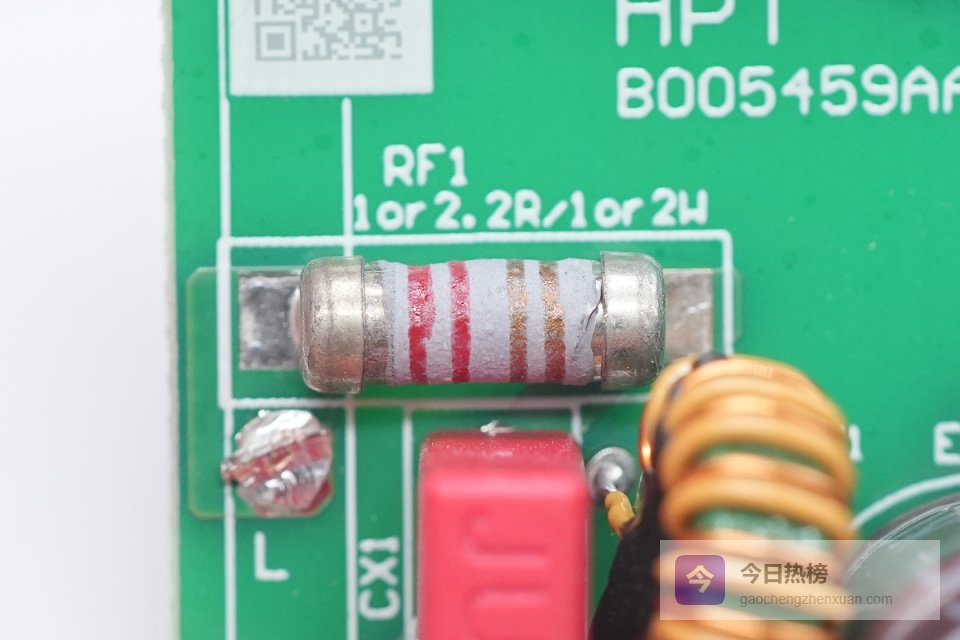

色环保险电阻特写。

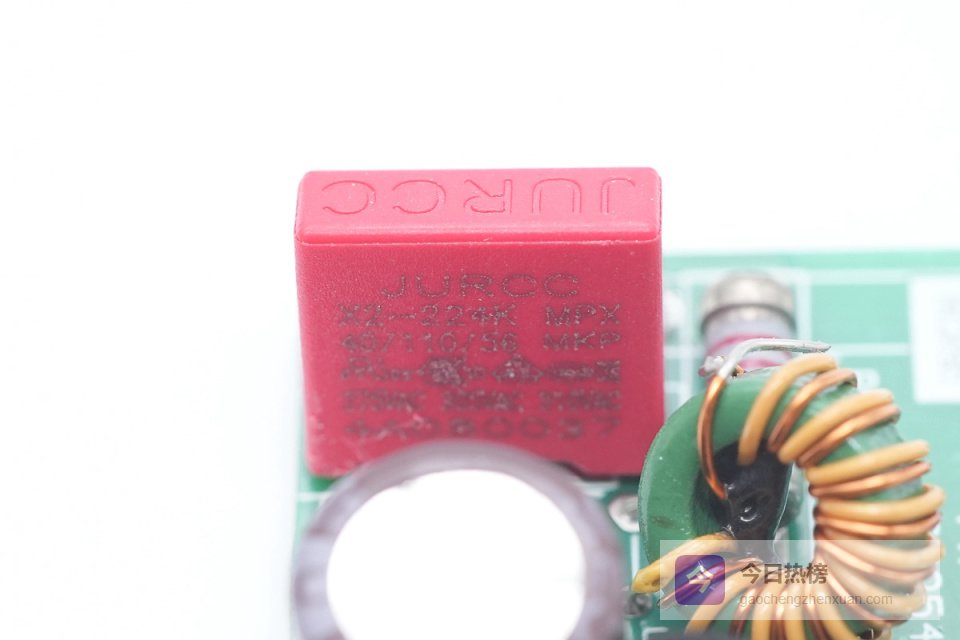

安规X2电容来自JURCC捷威，规格为0.22μF。
、

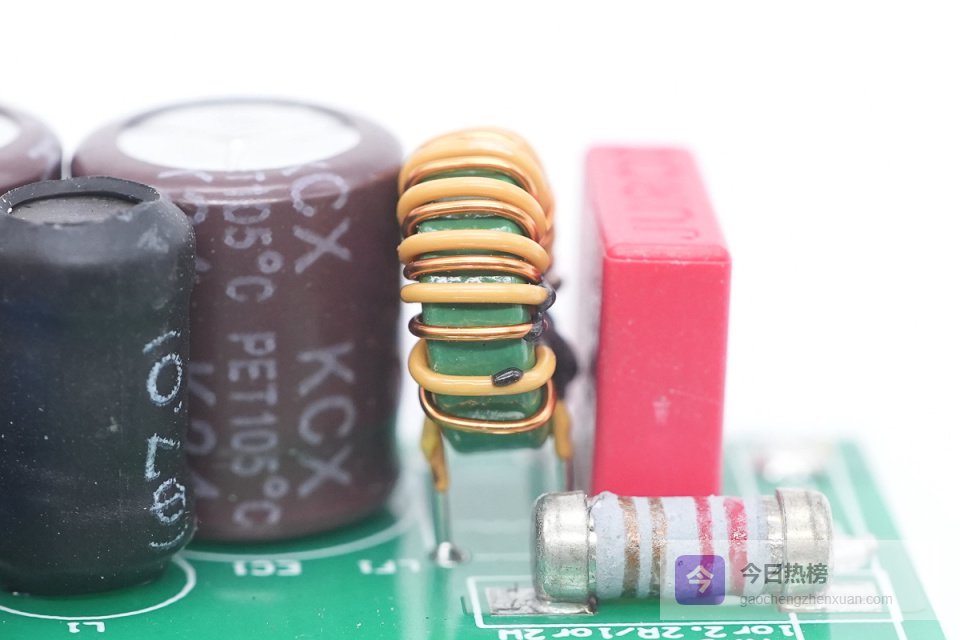

共模电感采用绝缘线和漆包线绕制，用于滤除EMI干扰。

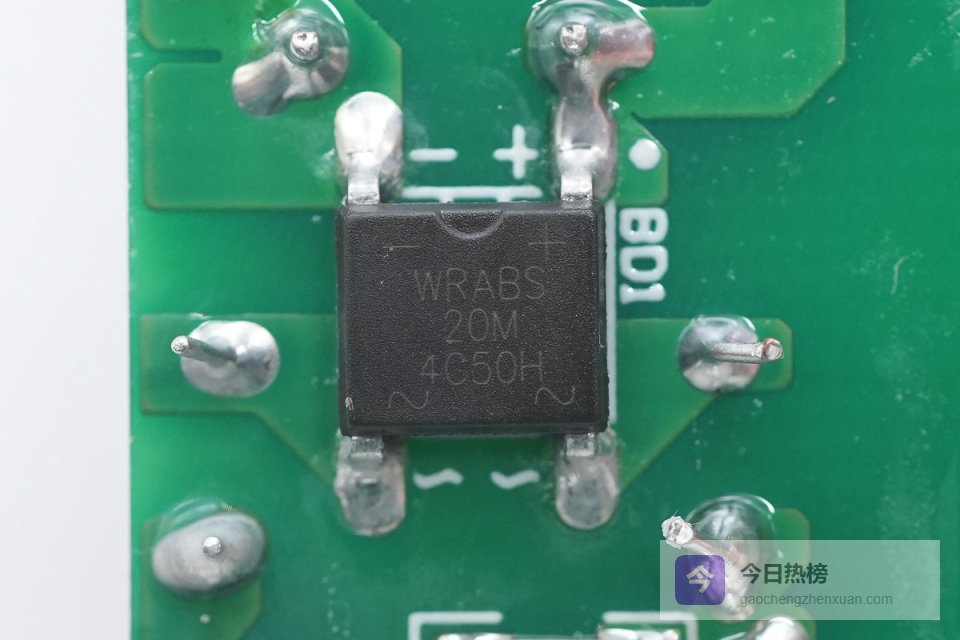

整流桥采用深圳市沃尔德实业有限公司的WRABS20M。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

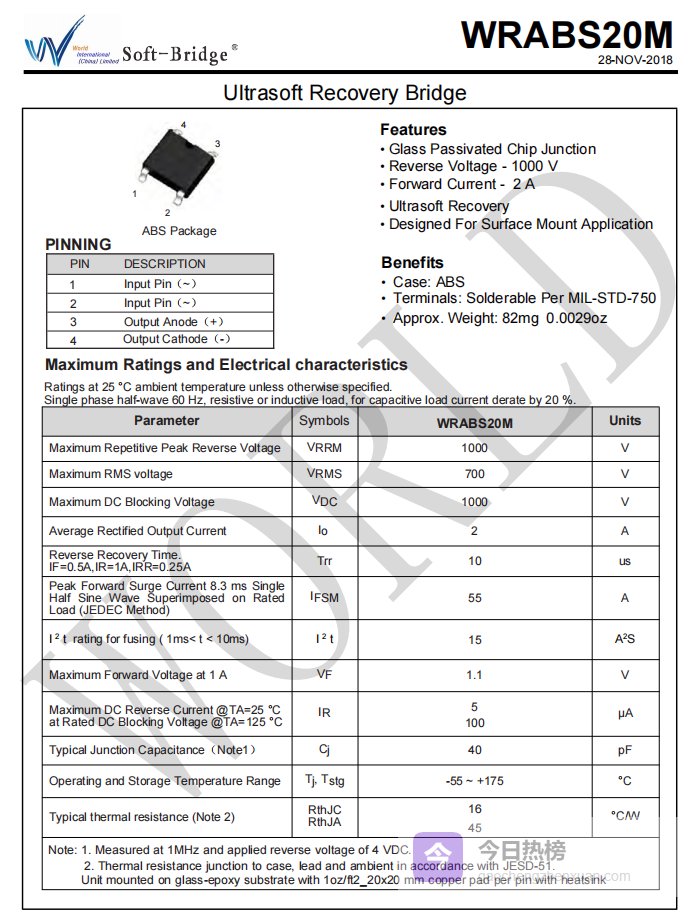

沃尔德WRABS20M规格资料。

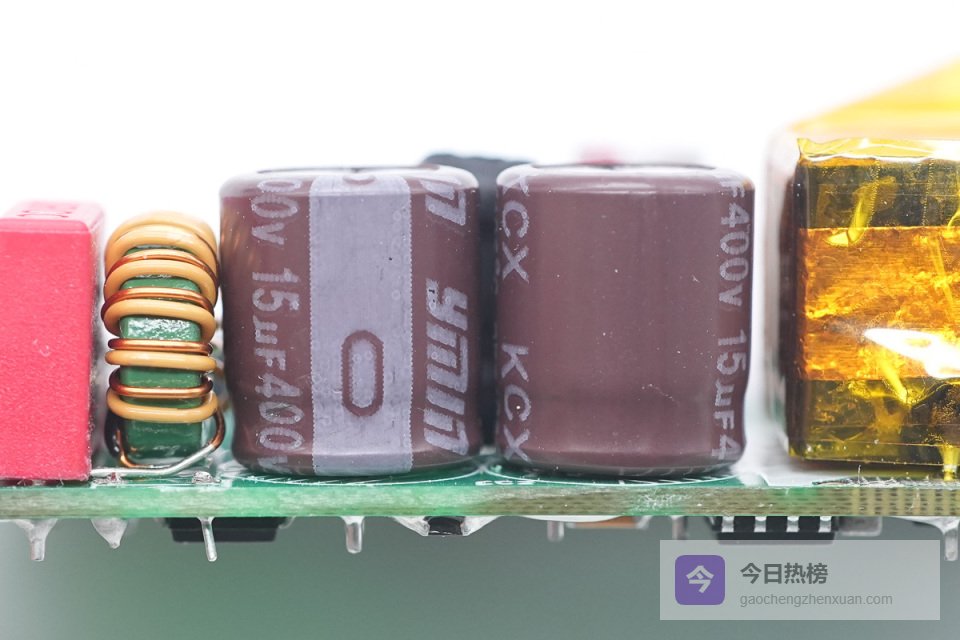

两颗高压滤波电解电容来自永铭，规格均为400V15μF。

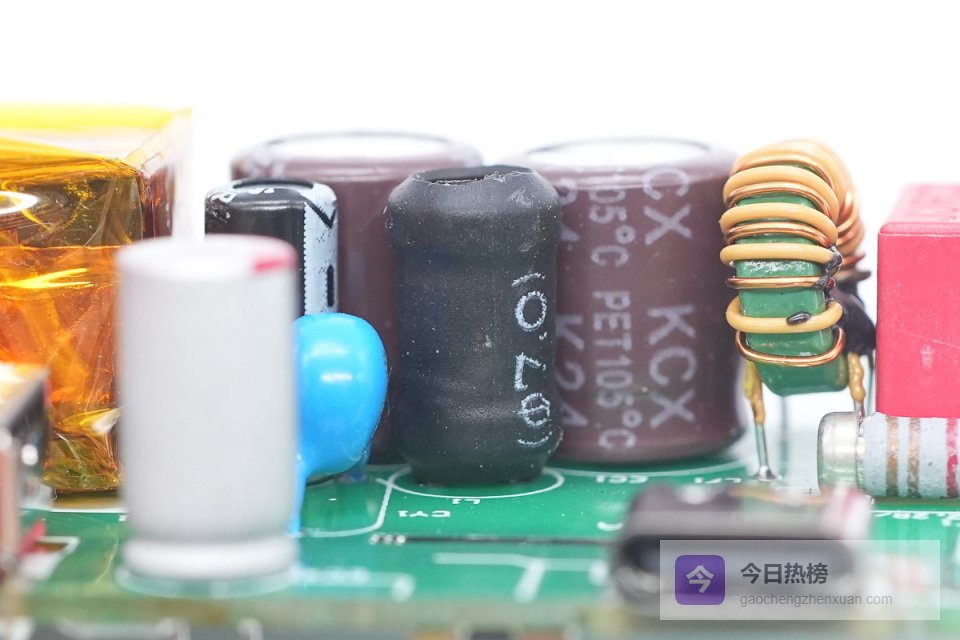

差模电感外套热缩管绝缘保护。

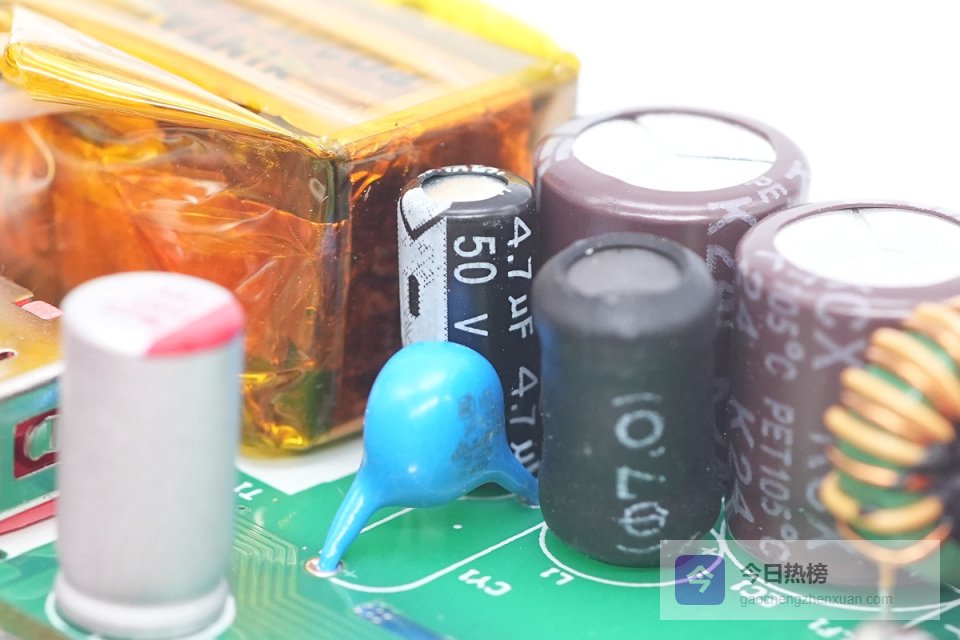

主控芯片供电电容规格为50V4.7μF。

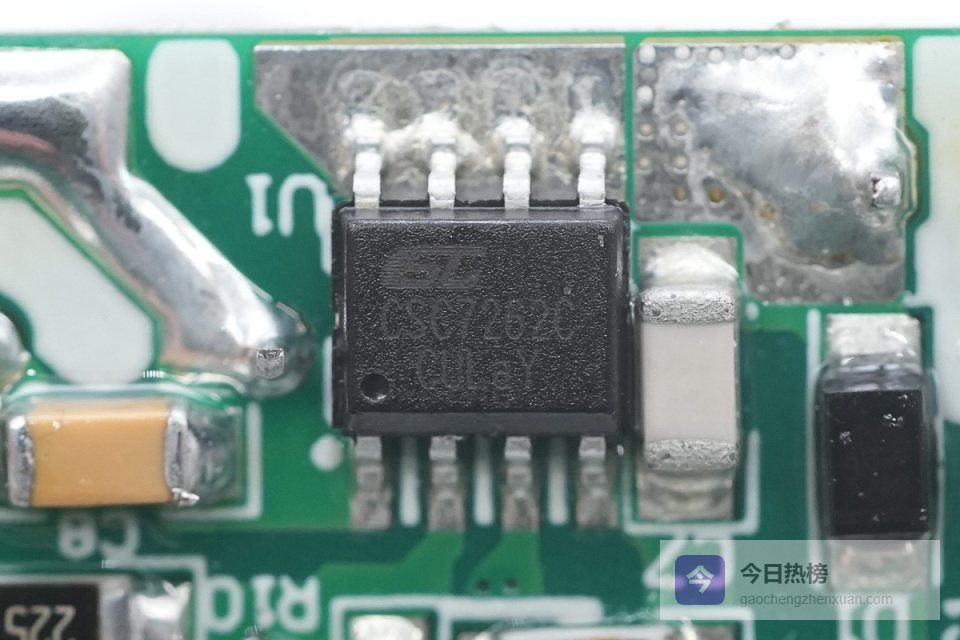

开关电源主控芯片采用CSCHIP晶源微CSC7262C，采用SOP8封装。

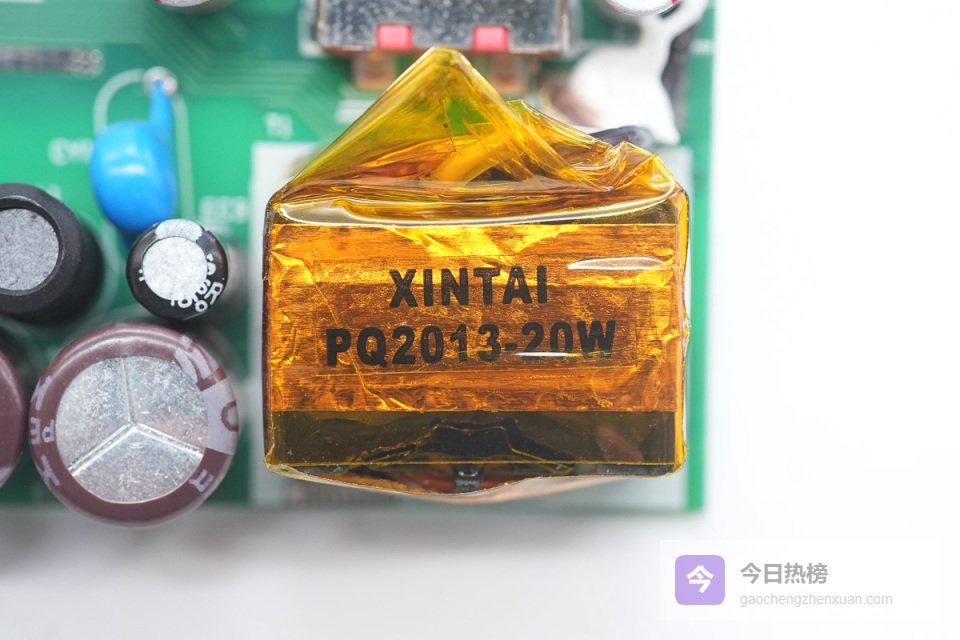

变压器包裹耐高温绝缘胶带。

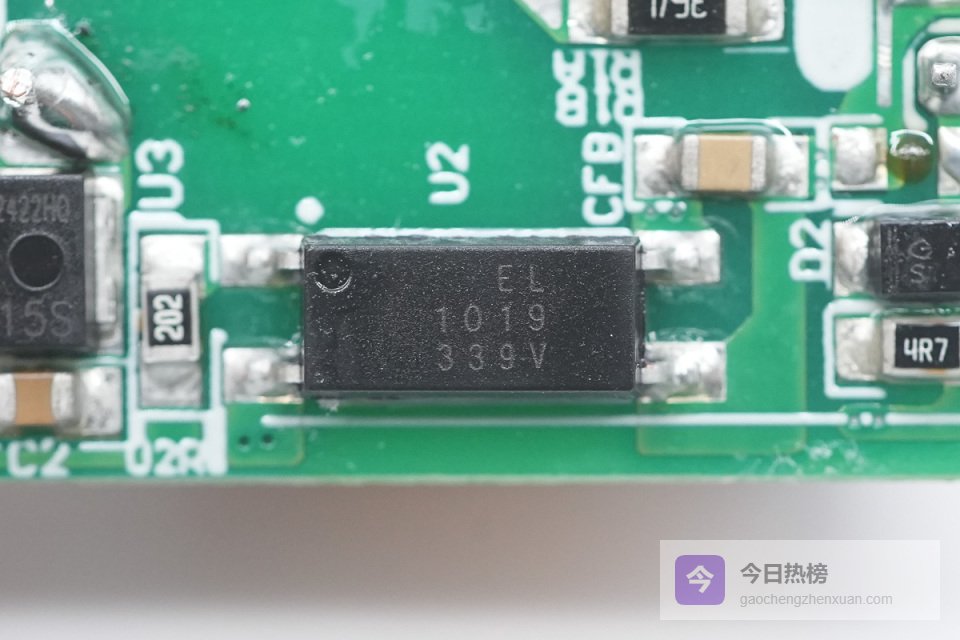

亿光EL 1019光耦特写，用于输出电压反馈。

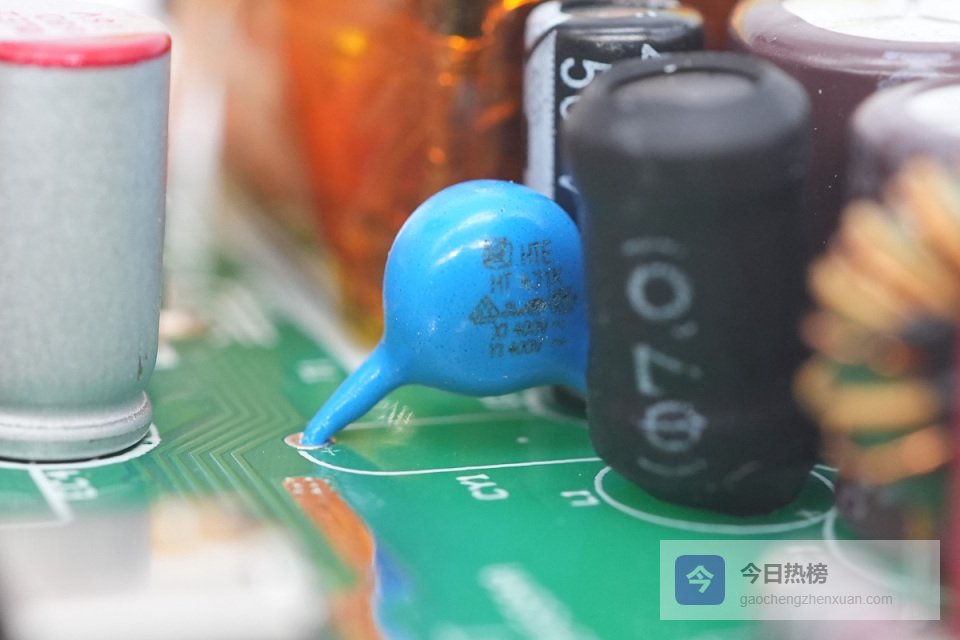

蓝色Y电容特写。

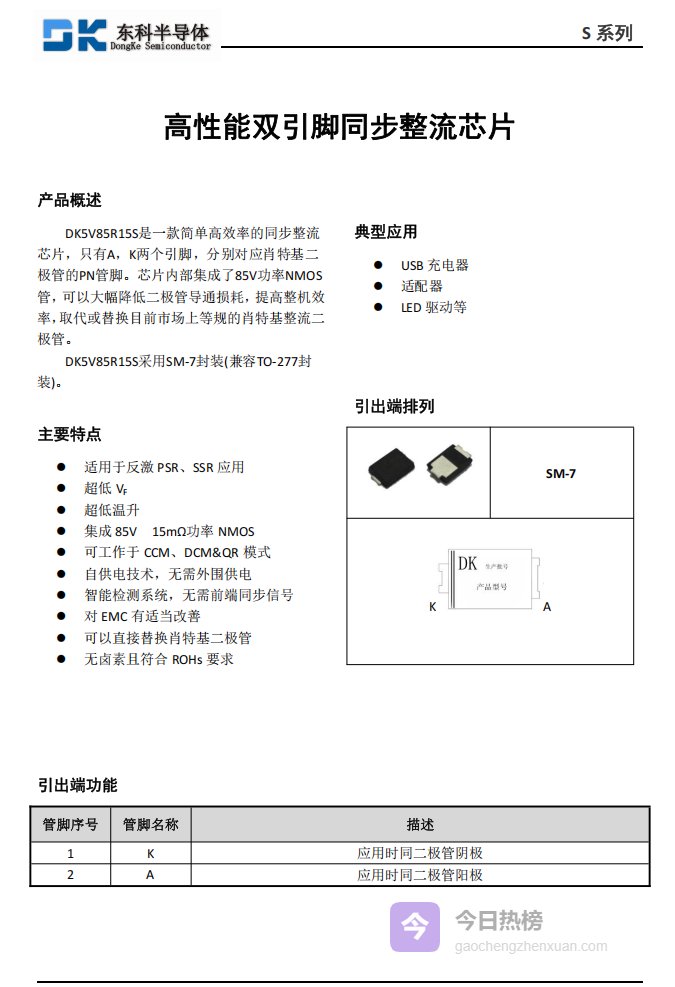

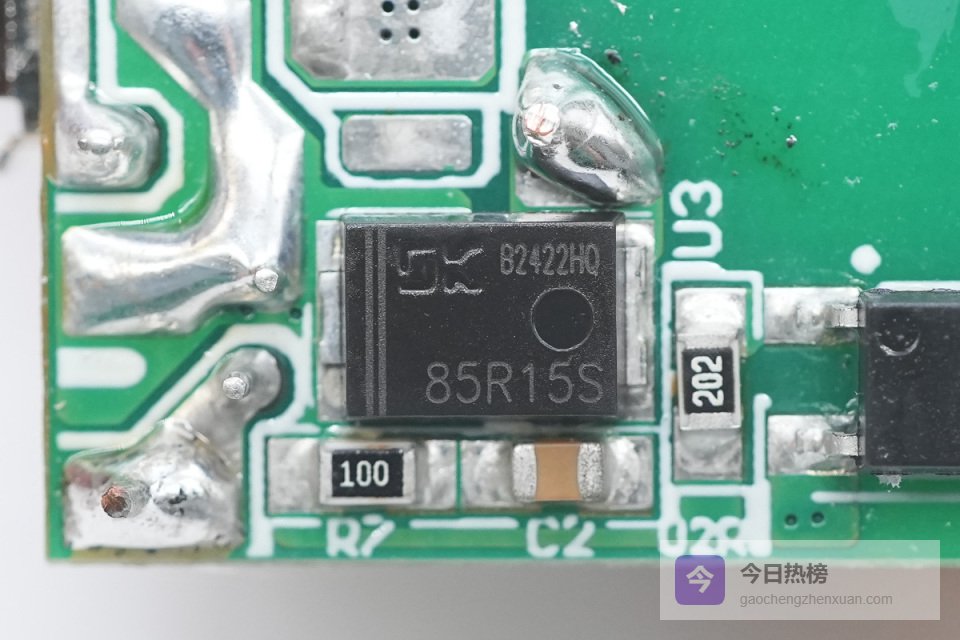

同步整流芯片来自东科半导体，型号DK5V85R15S，这是一款简单高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管的PN管脚。
芯片内部集成了85V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管。 采用SM-7封装(兼容TO-277封装)。

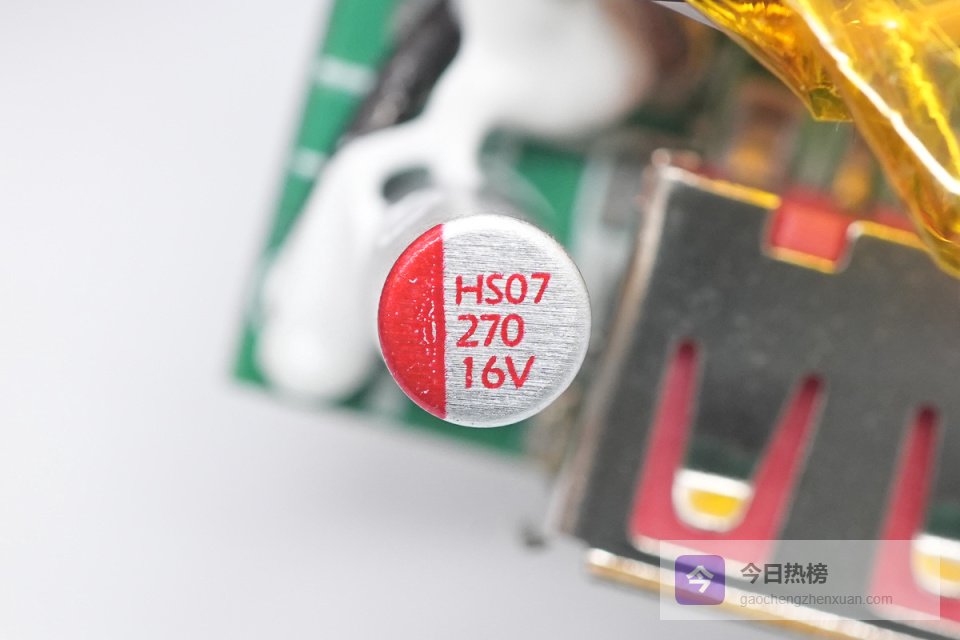

固态滤波电容规格为16V270μF。

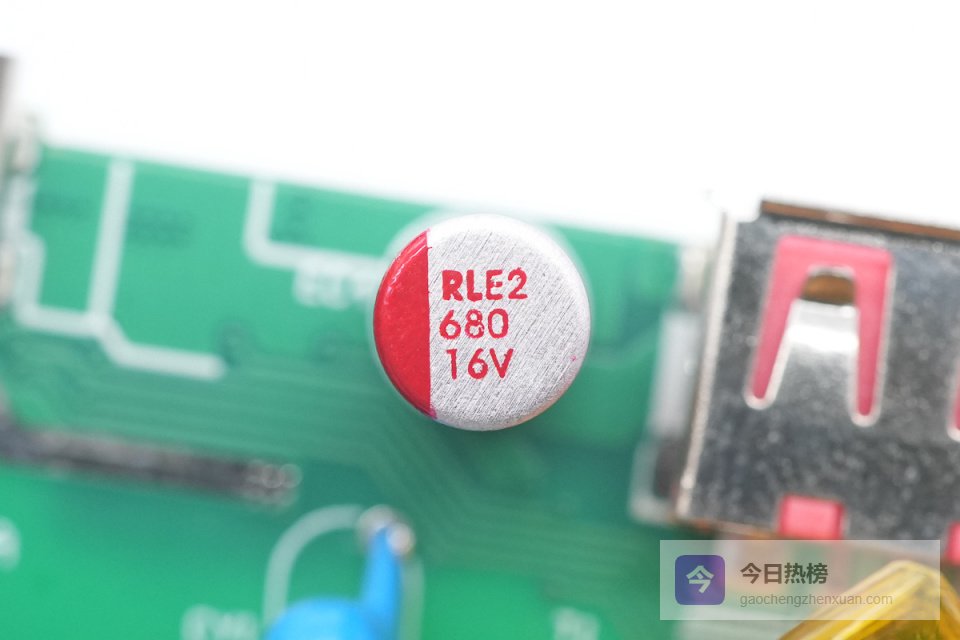

另一颗规格为16V680μF。

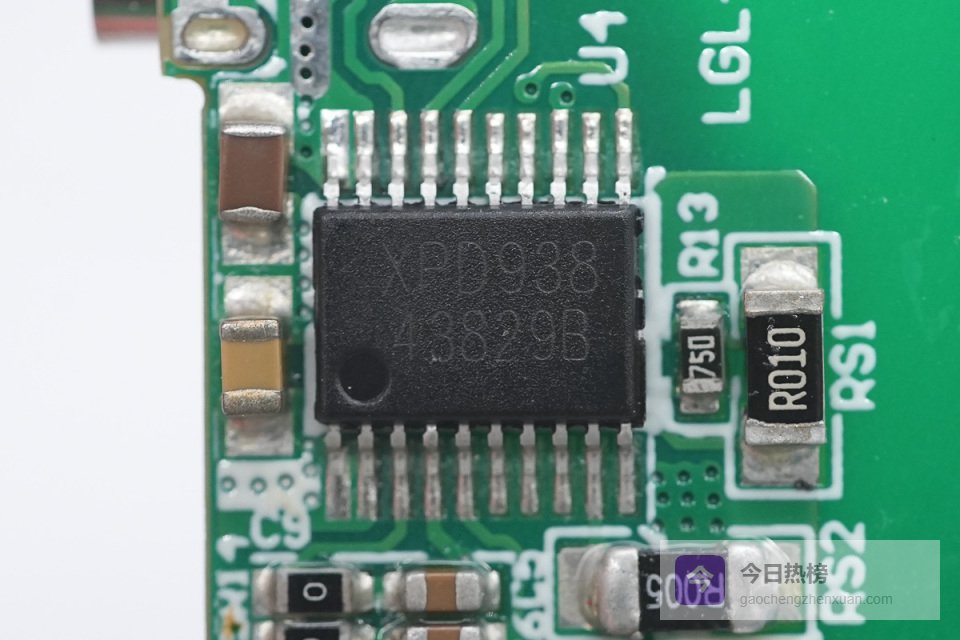

协议芯片来自FM富满，型号XPD938，芯片已经通过了USB PD3.0认证，TID：5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充协议。
XPD938内部集成10mΩ VBUS通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。支持TSSOP-20和QNF4*4-20封装。

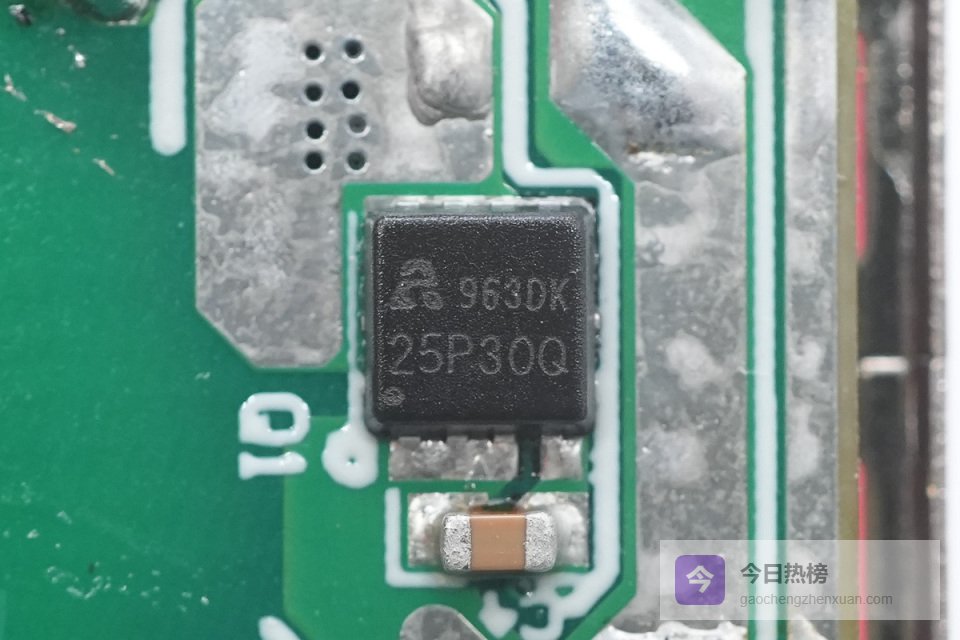

VBUS开关管来自铨力微，型号AP25P30Q，PMOS管，耐压-30V，导阻8.6mΩ，采用PDFN3.3X3.3-8L封装。

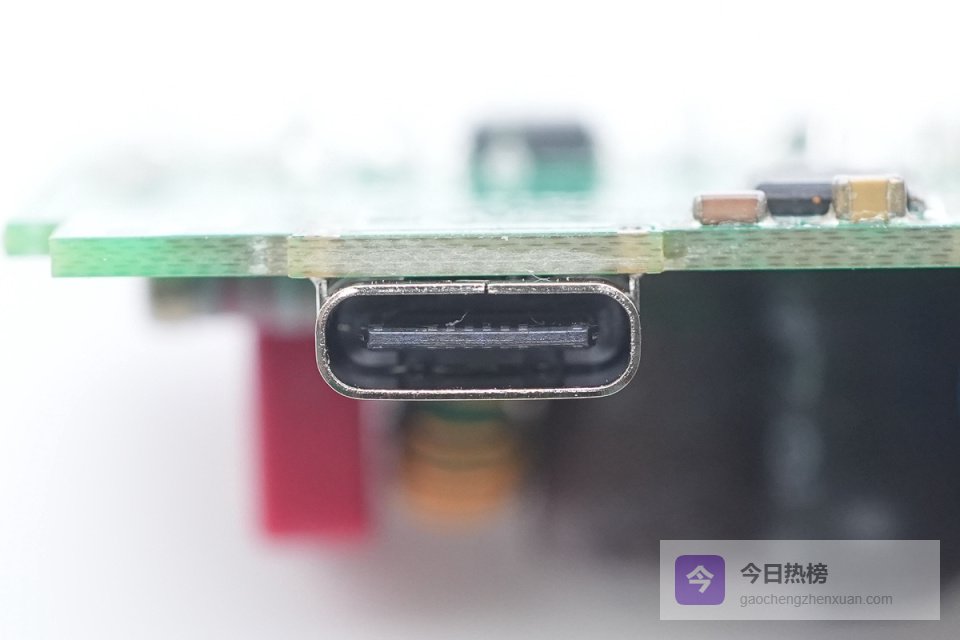

USB-C接口母座特写。

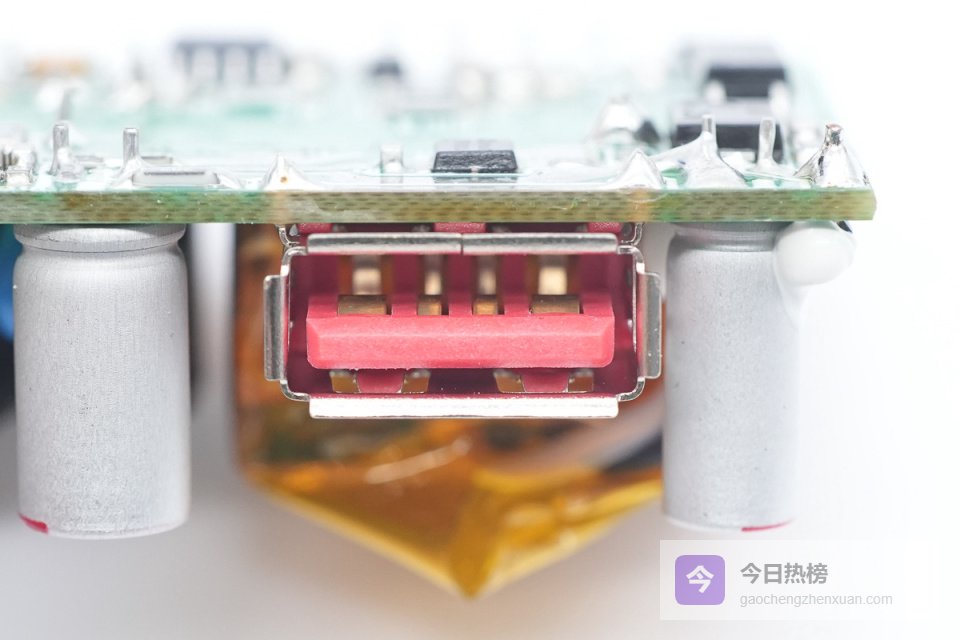

USB-A接口母座特写。

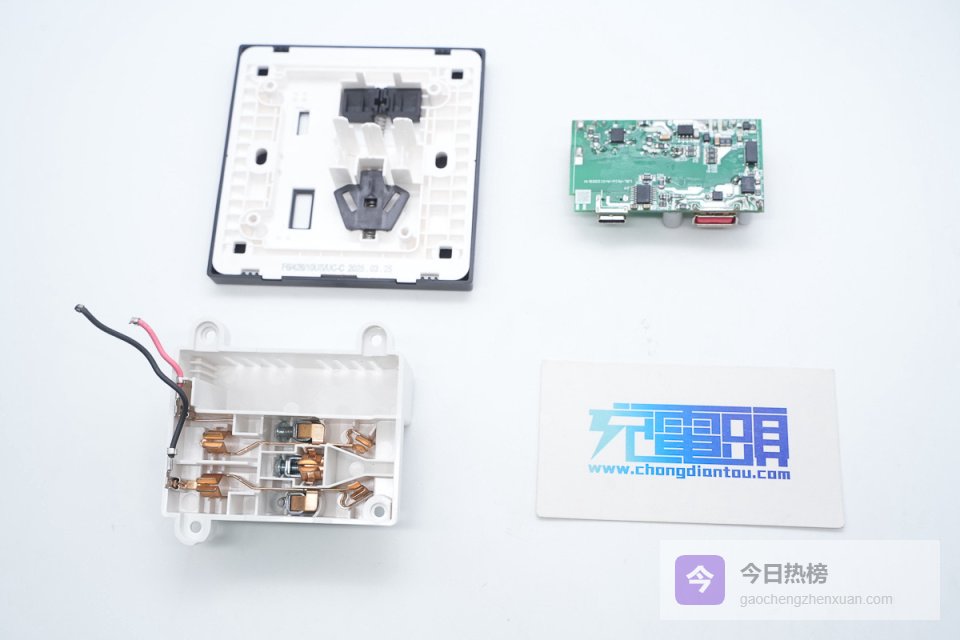

全部拆解一览，来张全家福。
充电头网拆解总结

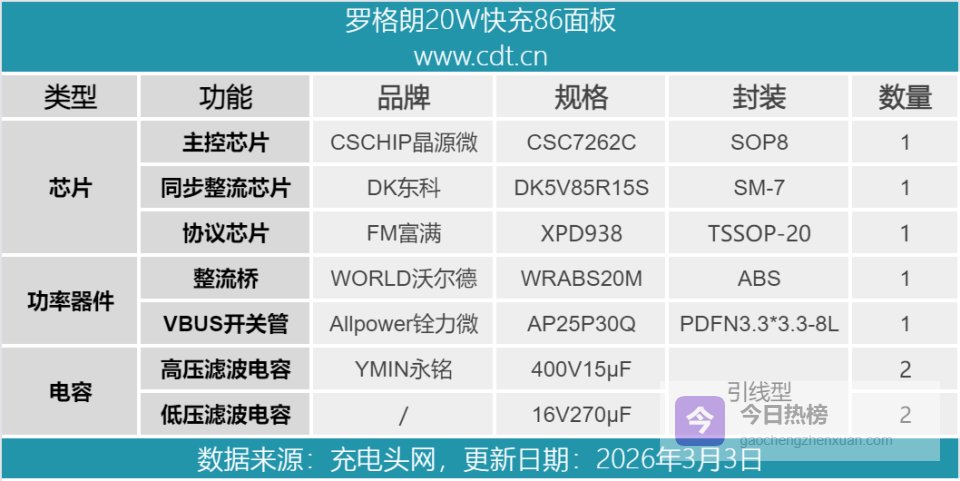

最后附上罗格朗20W快充86面板的核心器件清单，方便大家查阅。
罗格朗20W快充86面板采用黑色哑光外壳设计，顶部边缘微曲面过渡，整体质感出色。产品配置两组AC插孔并内置安全门，最大承载功率为2500W，可满足日常电器使用需求。
此外配备1A1C两个USB接口，USB-C口支持20W输出，USB-A口支持18W输出，可满足手机日常快充需求。
充电头网通过拆解了解到，内部开关电源方案采用了晶源微CSC7262C搭配东科DK5V85R15S同步整流芯片，协议方面使用富满XPD938。
产品AC插孔采用一体铜带设计，USB模块与铜带之间通过压接连接取电。内部整体布局清晰，做工可靠。
